Nikon Eclipse Ti2 invertovaný mikroskop

Nikon Eclipse Ti2 je špičkový mikroskop pro pokročilé zobrazování.

Invertovaný mikroskop Eclipse Ti2 poskytuje bezkonkurenční zorné pole 25 mm (FOV), které přináší revoluci pro Vaše mikroskopická snímání. S tímto neuvěřitelným FOV maximalizuje Nikon Eclipse Ti2 plochu snímače velkoformátových fotoaparátů CMOS bez kompromisů a výrazně zvyšuje propustnost dat. Výjimečně stabilní mikroskop Eclipse Ti2 je navržen tak, aby splňoval požadavky náročných uživatelů na zobrazování v super rezoluci a zároveň aplikace s vysokou rychlostí snímání díky unikátní hardwarové funkci "triggering". V kombinaci s výkonným softwarem pro získávání a analýzu NIS-Elements je Ti2 úplnou inovací v oblasti zobrazování.

Základní vlastnosti mikroskopu Eclipse Ti2:

• Špičkový plně motorizovaný inverzní fluoerescenční mikroskop pro nejpokročilejší buněčné aplikace

• Perfect Focus System® - hardwarové automatické zaostřování pro udržení zaostření během dlouhodobých experimentů

• Inkubátor nejvyšší kvality

• Vysoce citlivá kamera (QE 95%) pro detekci nejslabších signálů

• LED fluorescenční modul a filtry

• Analytický softwarový nástroj - JOBS pro pokročilé vytváření vlastních pracovních postupů pro disign vlastního experimentu a analýzu dat, ideální pro "high content" screening živých buněk

Bezkonkurenčně velké zorné pole (FOV)

Jak se výzkumné trendy vyvíjejí směrem k rozsáhlým systémovým přístupům, roste poptávka po rychlejším získávání dat a vyšší propustnosti. Tyto trendy ve výzkumu usnadnil vývoj velkoformátových kamerových senzorů a vylepšení schopností počítačů zpracovávat data. Mikroskop Nikon Eclipse Ti2 se svým bezprecedentním zorným polem 25 mm poskytuje další úroveň mikroskopického pozorování a dovoluje maximálně využívat nové technologické možnosti kamer, které se vyvíjejí rychlým tempem.

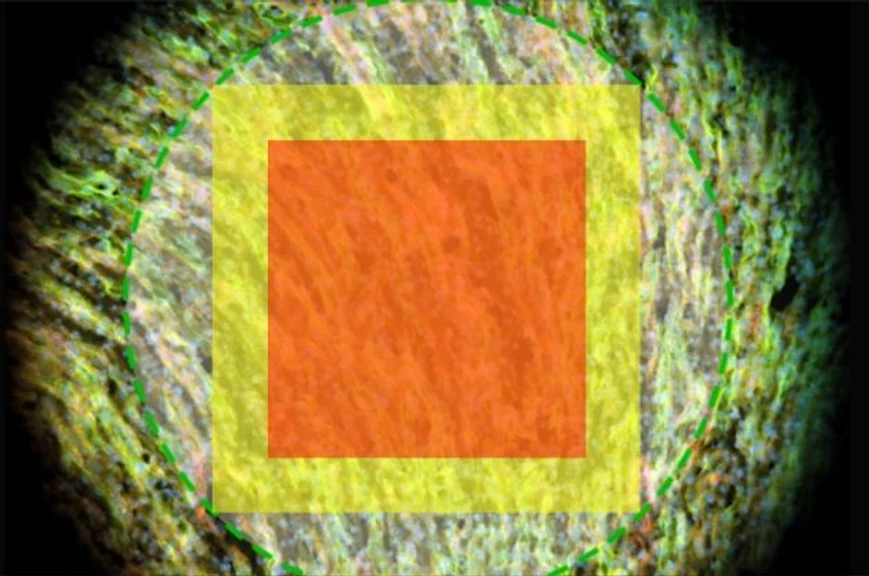

Altium International: Nikon Eclipse Ti2

Perfect Focus System

I ta nejmenší změna teploty a vibrací může výrazně ovlivnit stabilitu zaostření. Ti2 eliminuje posun v zaostření pomocí statických i dynamických opatření, aby byla možná věrná vizualizace nanoskopického a mikroskopického obrazu během dlouhodobých experimentů.

Homogenní osvětlení velké oblasti

Vysoce výkonné LED diody poskytují souvislé osvětlení ve velkém zorném poli Ti2 a zajišťují jasné a konzistentní výsledky náročných aplikací, jako je například DIC s velkým zvětšením. Design "fly-eye" čočky poskytuje rovnoměrné osvětlení od okraje k okraji pro kvantitativní vysokorychlostní zobrazování a bezproblémové skládání obrázků v rámci post processingu.
Kompaktní epi-fluorescenční osvětlení určené pro zobrazování velkého zorného pole (FOV) je vybavené křemennou čočkou s úpravou "fly-eye" a poskytuje vysokou propustnost v širokém spektru, včetně UV. Fluorescenční filtry o velkém průměru poskytují rovněž velká zorná pole (FOV ) s vysokým poměrem "signal-to-noise".

Altium International: Nikon Eclipse Ti2 - Zabudované čočky fly-eye pro souvislou distribuci světla.

Kompaktní epi-fluorescenční osvětlení určené pro zobrazování velkého zorného pole (FOV) je vybavené křemennou čočkou s úpravou "fly-eye" a poskytuje vysokou propustnost v širokém spektru, včetně UV. Fluorescenční filtry o velkém průměru poskytují rovněž velká zorná pole (FOV ) s vysokým poměrem "signal-to-noise".

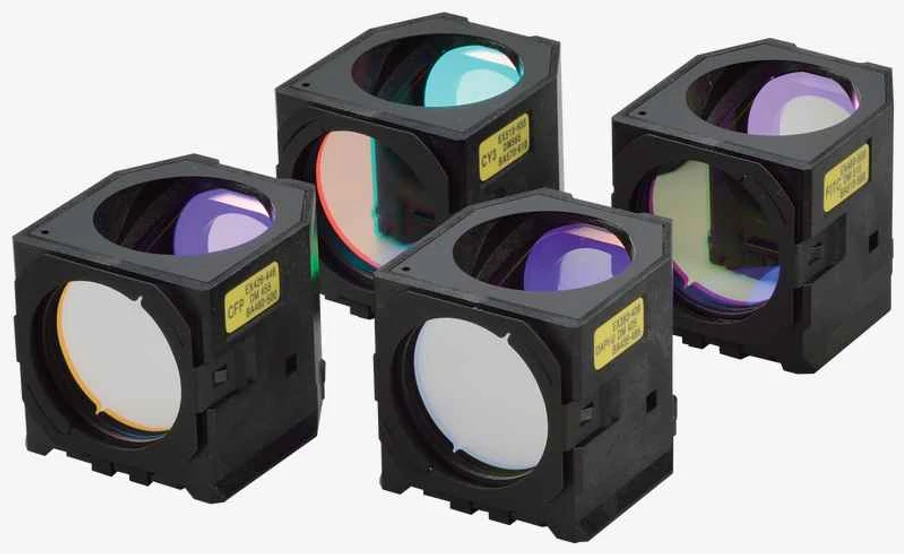

Altium International: Nikon Eclipse Ti2 - Filter Cubes

Větší průměr optiky

Díky většímu průměru dráhy procházejícího světla je možné dosáhnout na zobrazovacím portu hodnoty 25 mm. Výsledné velké zorné pole (FOV) je schopné zachytit přibližně dvojnásobnou plochu oproti konvenční optice, což umožňuje uživatelům maximálně využít velkoformátové senzory, jako jsou detektory CMOS.

Altium International: Nikon Eclipse Ti2 - Zvětšený tubus objektivu

Objektivy pro velké zorné pole (FOV)

Objektivy Nikon vynikají ostrostí obrazu v celém zorném poli a poskytují vysoce kvalitní obraz od okraje k okraji. Využití maximálního potenciálu objektivů OFN25 výrazně urychluje snímání a sběr dat. Nejnovější objektivy řady Lambda D poskytují vysokou kvalitu obrazu v celém zorném poli 25 mm a korekci chromatické aberace v širokém rozsahu vlnových délek. Zlepšují přesnost kvantitativní analýzy a realizují vysoce spolehlivý sběr dat.

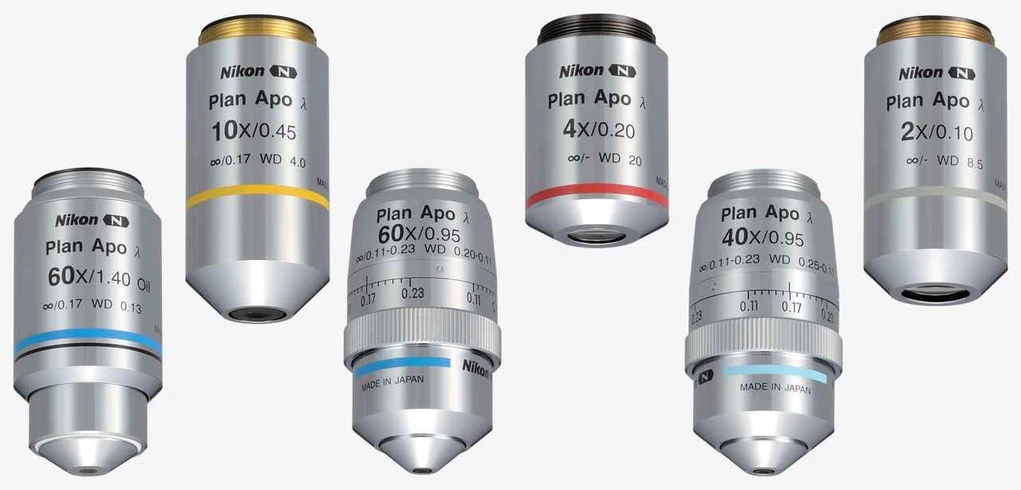

Altium International: Nikon Eclipse Ti2 - Objektivy Nikon

Kamery pro sběr velkoobjemových dat

Vysoce citlivá černobílá kamera DS-Qi2 a vysokorychlostní barevná kamera DS-Ri2 jsou vybaveny velkými obrazovými snímači CMOS o rozměrech 36,0 x 23,9 mm a 16,25 megapixelů, což umožňuje snímání s velkým zorným polem 25 mm.

Kamery pro mikroskop Nikon Eclipse Ti2

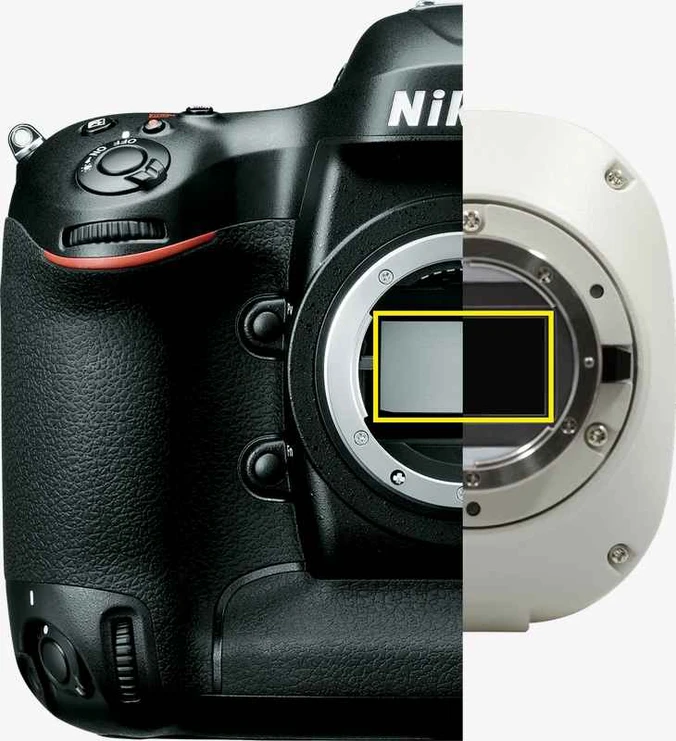

Altium International: Nikon Eclipse Ti2 - Technologie digitálních jednookých zrcadlovek optimalizovaná pro mikroskopii

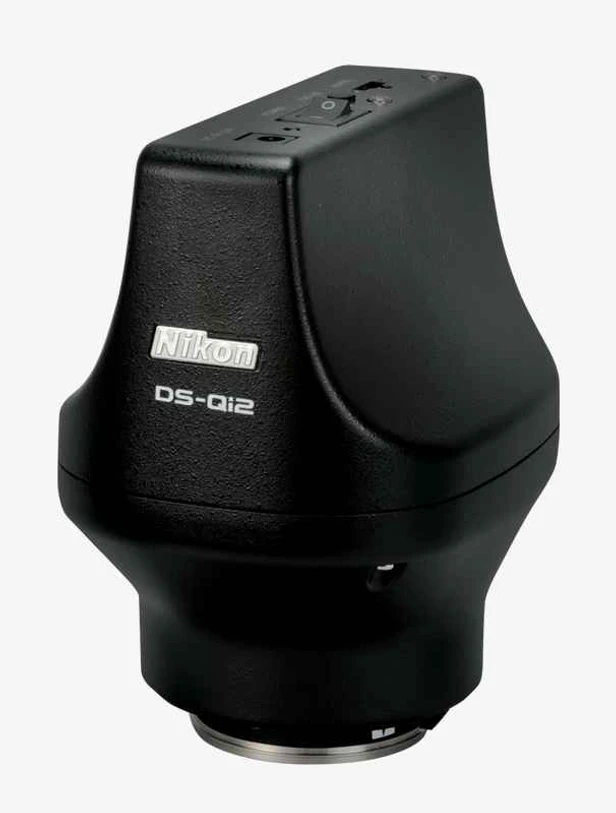

Altium International: Nikon Eclipse Ti2 - DS -Qi2

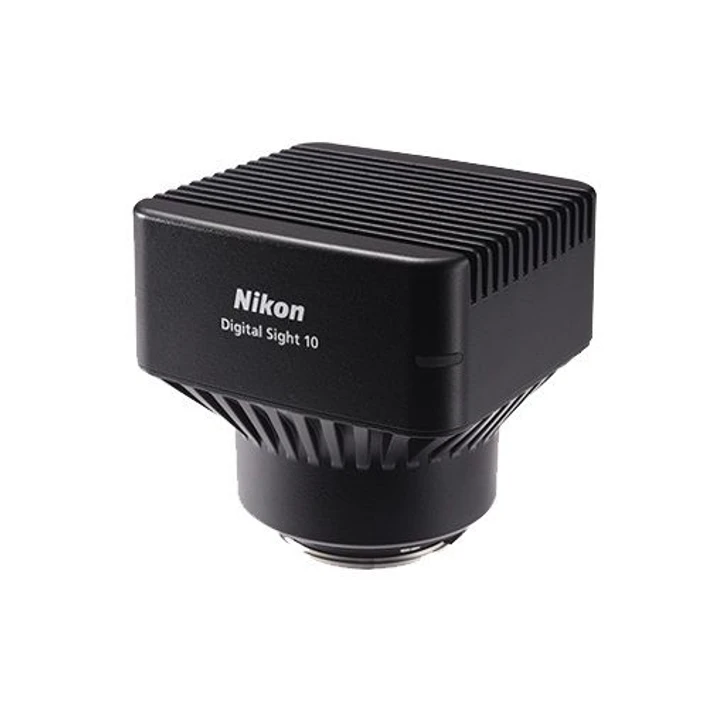

Altium International: Nikon Eclipse Ti2 - DS-10

Apodizovaný fázový kontrast

Unikátní objektivy Nikon s apodizovaným fázovým kontrastem se selektivními filtry amplitudy dramaticky zvyšují kontrast a omezují halo artefakty, aby poskytovaly detailní snímky ve vysokém rozlišení.

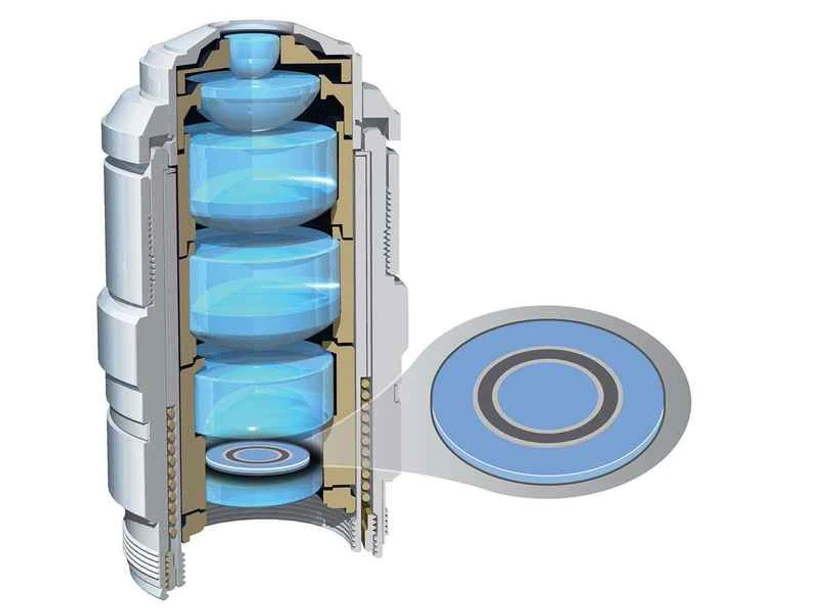

Altium International: Nikon Eclipse Ti2 - deska podizedphase je začleněna do objektivů APC

Altium International: Nikon Eclipse Ti2 - Buňky BSC-1 zachycené objektivem CFI S Plan Fluor ELWD ADM 40XC

Externí fázový kontrast Ti2-E

Motorizovaný externí systém fázového kontrastu umožňuje uživatelům kombinovat fázový kontrast s epi-fluorescenčním zobrazením, aniž by došlo ke kompromisu přenosu fluorescenčního světla tím, že obejde potřebu používat cíle fázového kontrastu. Například pro zobrazování fázovým kontrastem lze použít objektivy s velmi vysokou NA, kapalným ponořením. Pomocí tohoto externího systému fázového kontrastu mohou uživatelé snadno kombinovat fázový kontrast s jinými zobrazovacími modalitami, včetně slabě fluorescenčního zobrazování, jako jsou aplikace TIRF a laserové pinzety.

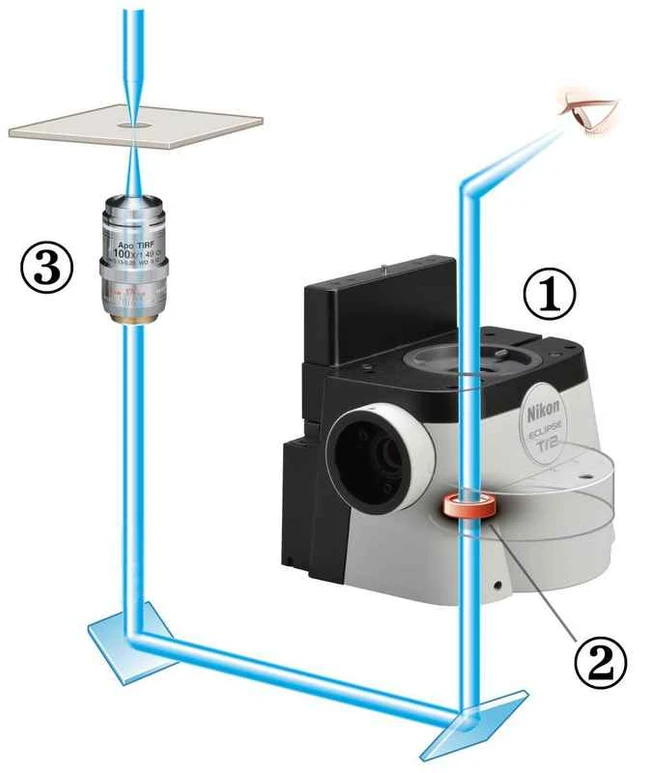

Altium International - Nikon Eclipse Ti2 - Schéma světelné dráhy: 1. Základní jednotka okuláru se zabudovaným fázovým kroužkem 2. Fázový kroužek 3. Objektiv bez fázového kroužku

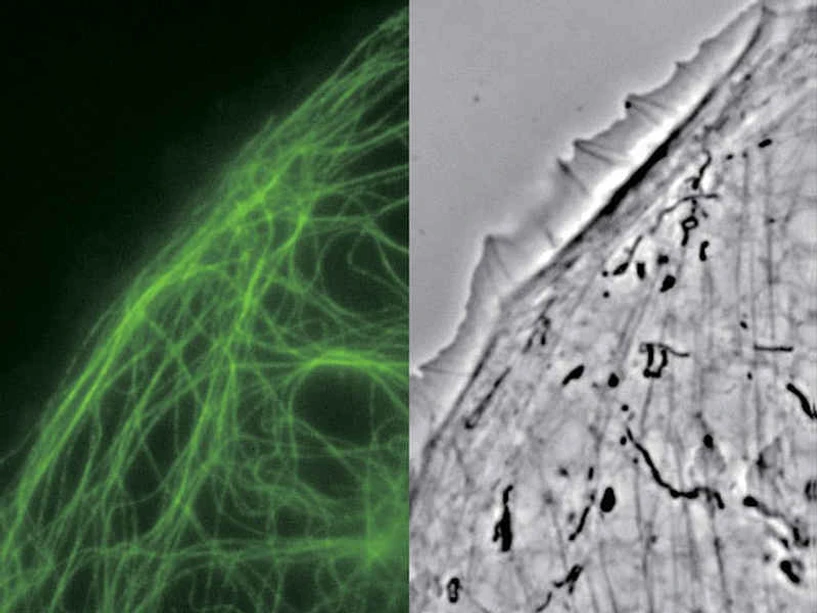

Altium International - Nikon Eclipse Ti2 - Epi-fluorescence a externí fázový kontrast: Buňky PTK-1 značené GFP-alfa-tubulinem zachycené objektivem CFI Apochromat TIRF 100XC Oil. Snímek použit s laskavým svolením Alexey Khodjakov, PhD. Vědecký pracovník VI / profesor, Wadsworth Center, zdroj webové stránky Nikon

DIC

Vysoce kvalitní optika DIC společnosti Nikon nabízí rovnoměrně jasný a detailní obraz s vysokým rozlišením a kontrastem v celém rozsahu zvětšení. DIC hranoly jsou individuálně přizpůsobeny každému objektivu , aby poskytovaly nejkvalitnější DIC obraz pro každý vzorek.

Altium International - Nikon Eclipse Ti2 - Do objektivu jsou namontovány hranoly DIC přizpůsobené jednotlivým objektivům

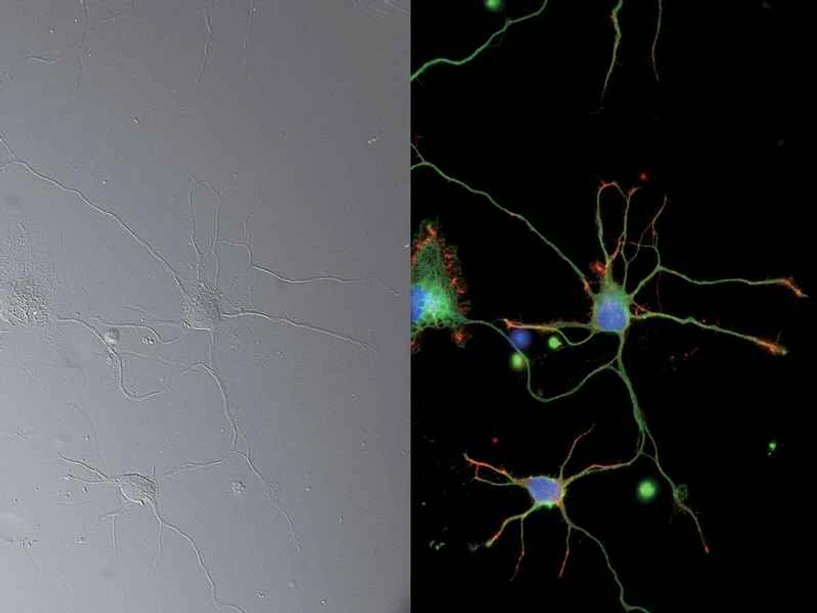

Altium International - Nikon Eclipse Ti2 - DIC a epi-fluorescenční snímky: snímek neuronů (DAPI, Alexa Fluor® 488, Rhodamin-Phalloidin) s 25mm FOV, pořízený objektivem CFI Plan Apochromat Lambda 60XC a kamerou DS-Qi2 Foto s laskavým svolením Josh Rappoport, Imaging Center, Northwestern Univ . a S. Kemal, B. Wang a R. Vassar, Northwestern Univ, zdroj web Nikon.

Automatická korekce objektivů (Ti2-E)

Změny tloušťky vzorku, tloušťky krycího skla, distribuce indexu lomu ve vzorku a teploty mohou vést ke sférické aberaci a zhoršení obrazu. Pro dosažení nejvyšší kvality obrazu se používají pro objektivy korekční límce, aby se tyto změny vyrovnaly. Přesné umístění límce je rozhodující pro dosažení vysokého rozlišení a vysokého kontrastu. Tento nový automatický korekční límec využívá algoritmus automatické korekce, který uživatelům umožňuje snadno dosáhnout přesného nastavení límce a dosáhnout tak vždy optimálního výkonu objektivu.

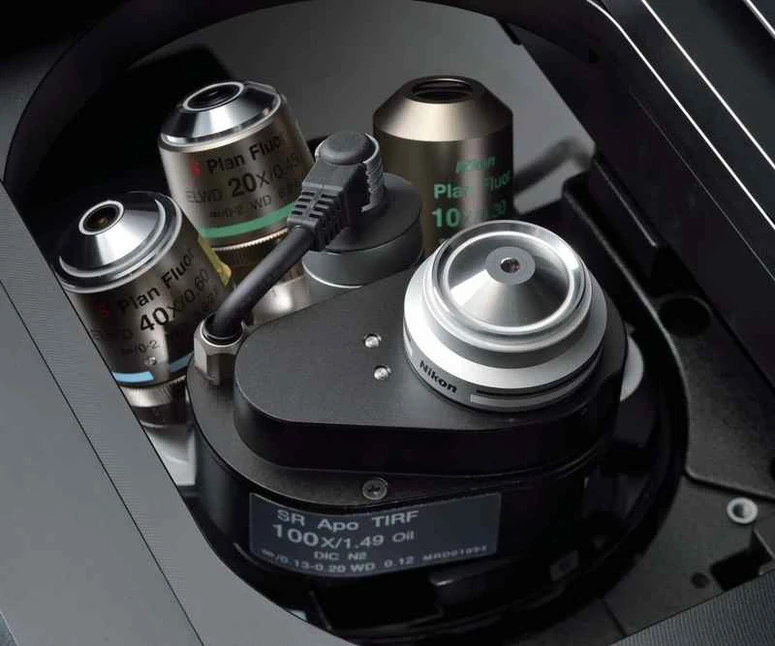

Altium International - Nikon Eclipse Ti2 - Automatická korekce objektivů u Nikon Eclipse Ti2 - vysoce přesné řízení pohybu korekčních objímek

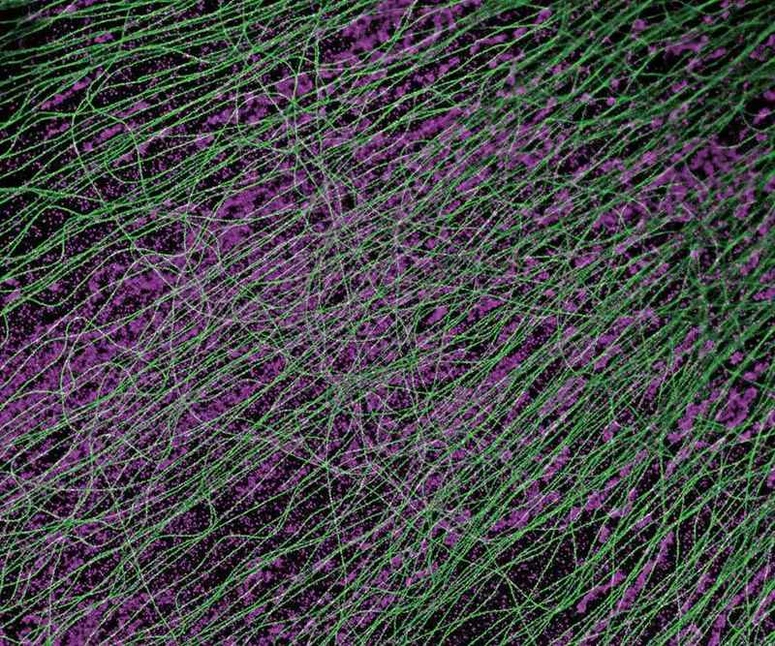

Altium International - Nikon Eclipse Ti2 - Obrázek super-rezoluce (DNA PAINT): Buňky CV-1 exprimující α-tubulin (zelený) a TOMM-20 (purpurový) zachycené objektivem CFI Apochromat TIRF 100XC Oil

Epi-fluorescence

Objektivy řady Lambda využívající patentovanou technologii Nano Crystal Coat od společnosti Nikon jsou ideální pro náročné vícekanálové fluorescenční zobrazování s nízkým signálem, které vyžaduje vysokou transmisi a korekci aberace v širokém rozsahu vlnových délek. V kombinaci s novými kostkami fluorescenčního filtru, které nabízejí vylepšenou detekci fluorescence a ochranu proti rozptýlenému světlu, jako je Noise Terminator, jsou objektivy řada Lambda skvělým řešením pro pozorování slabého signálu, jako je zobrazování jedné molekuly a to dokonce i u aplikací založených na luminiscenci.

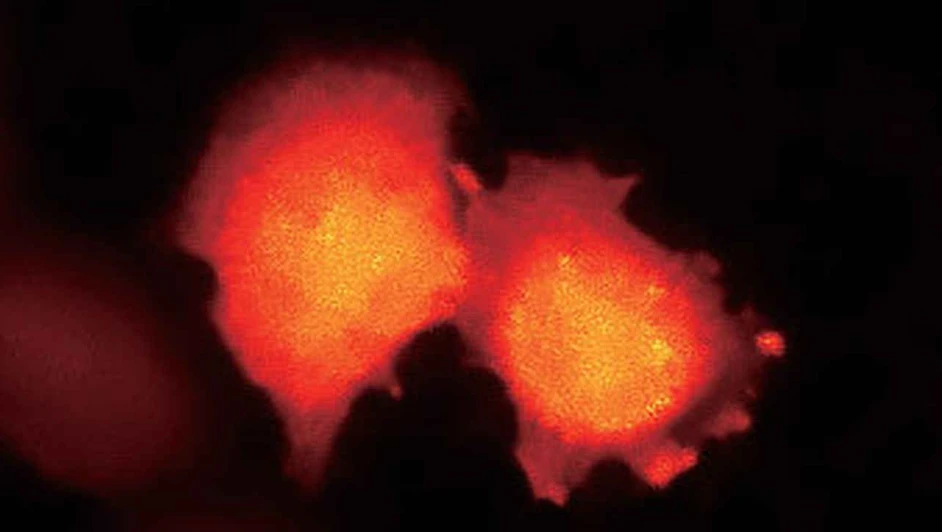

Altium International: Nikon Eclipse Ti2 - Luminiscenční obrázek: Buňky HeLa exprimující protein vápníku na bázi BRET, nano lantern (Ca²⁺). Ukázka s laskavým svolením profesora Takeharu Nagai, Ústavu vědeckého a průmyslového výzkumu, Univerzita v Osace, zdroj web Nikon

Volume contrast

Technika "Volume contrast" využívá k sestavení obrazu fázového kontrastu sérii obrazů světlého pole zachycených v různých hloubkách Z. Funkce Volume Contrast usnadňuje identifikaci buněk pro automatické počítání a analýzu. Protože tato metoda využívá zobrazování ve světlém poli, umožňuje funkce Volume Contrast šetrnou analýzu buněk, která je vhodná pro širokou škálu aplikací.

• Poznámka. Pouze pro Ti2-E.

Výhody "Volume contrast" (VC)

Přesná identifikace neznačených buněk umožňuje přesnější automatické počítání buněk a měření plochy.

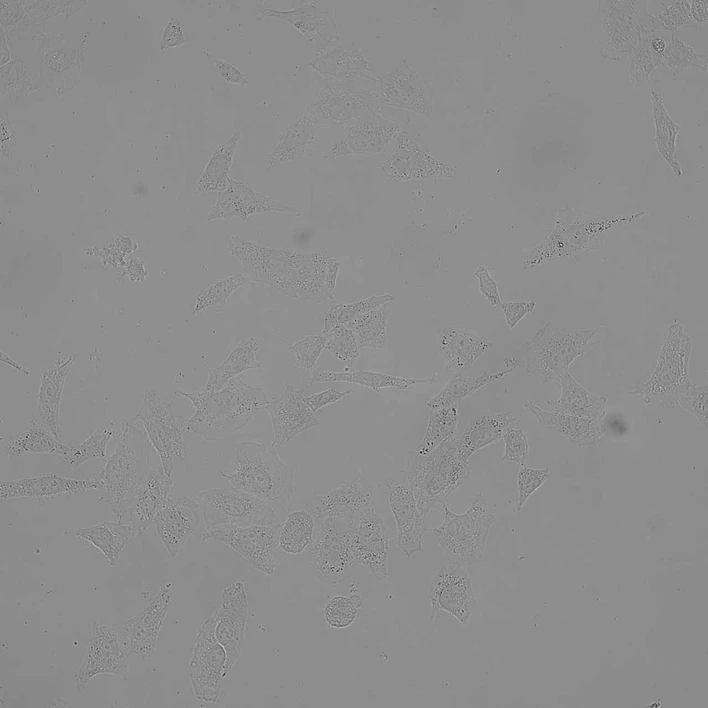

Altium International: Nikon Eclipse Ti2 - Brightfield

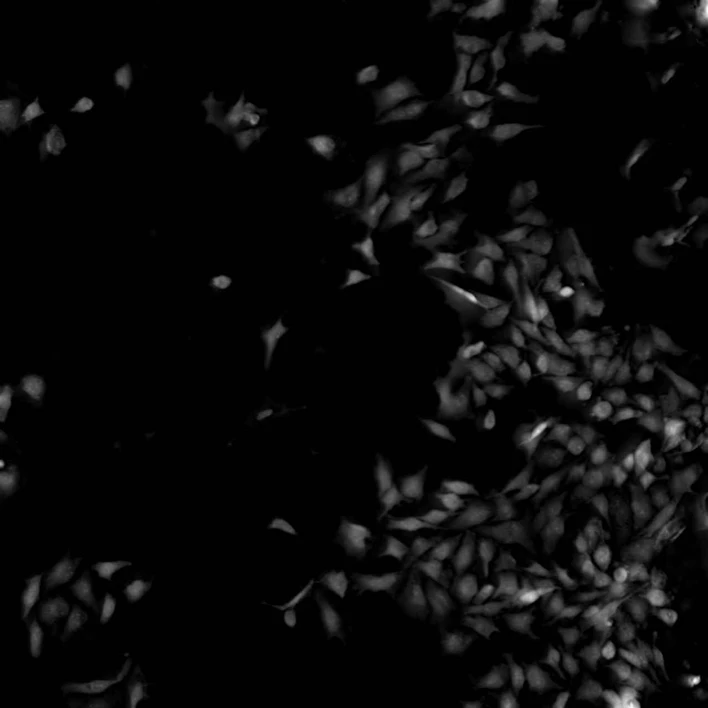

Altium International: Nikon Eclipse Ti2 - Volume Contrast HeLa buňky nasnímané s CFI S Plan Fluor ELWD 20XC

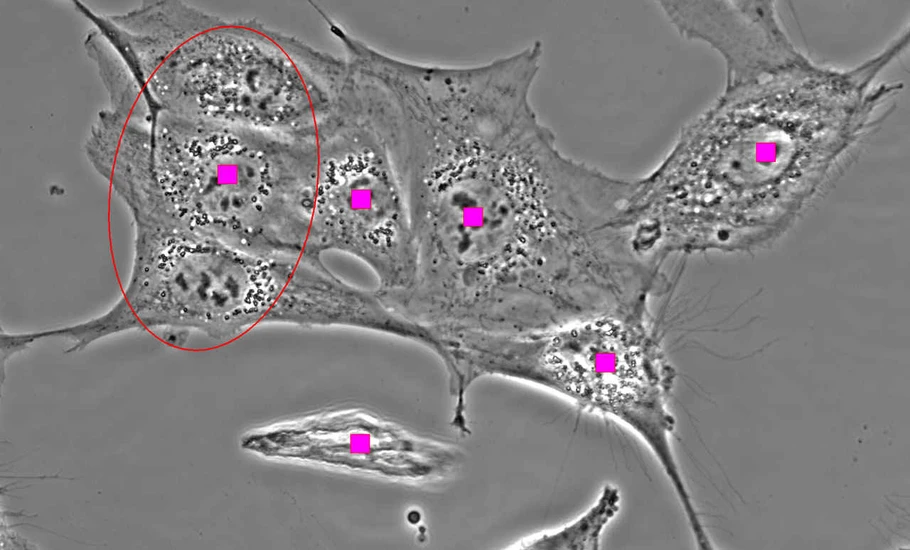

Altium International: Nikon Eclipse Ti2 - Identifikace buněk na obrázcích z fázového kontrastu. Buňky označené červeně jsou nesprávně identifikovány jako jeden objekt.

Altium International: Nikon Eclipse Ti2 - Identifikace buněk na obrázcích s použitím Volume Contrast (VC) Buňky označené červeně jsou správně identifikovány jako tři samostatné objekty, což vede k přesnému počtu buněk.

Water Immersion Dispenser

Dlouhodobé zobrazování s využitím PFS lze zlepšit pomocí díky použití objektivů s vodní imerzí a dávkovačem vody. Zásobník na vodní imerzi automaticky aplikuje příslušné množství čisté vody na špičku objektivu, čímž zabrání vysychání a přetékání kapaliny z objektivu během experimentů. Je kompatibilní se všemi typy objektivů pro vodní imerzi. Je důležitým pomocníkem pro dlouhodobé experimenty s vysokým rozlišením, vysokým kontrastem a aberací.

Kompatibilní objektivy

• CFI Apochromat LWD Lambda S 20XC WI

• CFI Apochromat Lambda S 40XC WI

• CFI Apochromat LWD Lambda S 40XC WI

• CFI Plan Apochromat VC 60XC WI

• CFI Plan Apochromat IR 60XC WI

• CFI SR Plan Apochromat IR 60XC WI

• CFI SR Plan Apochromat IR 60XAC WI

Altium International: Nikon Eclipse Ti2 - Dávkovač vodní imerze

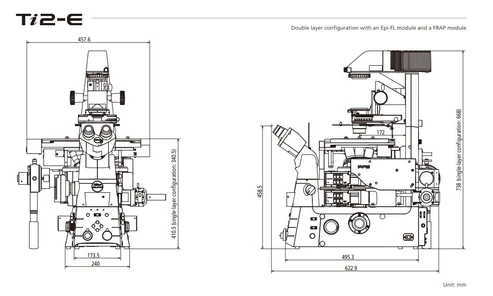

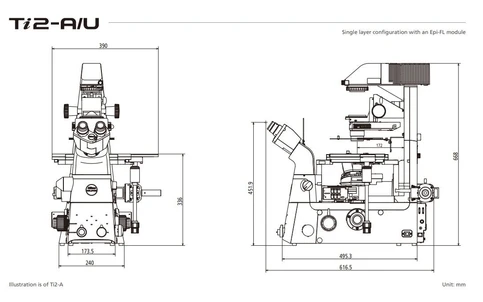

Technická Specifikace

• Optický systém Optický systém CFI60 Infinity

• Metoda pozorování Jasné pole, apodizovaný fázový kontrast1, fázový kontrast, reliéfní kontrast2

• Diaskopické osvětlení Vysoce luminiscenční bílý LED osvětlovač (ekologické osvětlení), vestavěná muší čočka.

• Episkopické osvětlení ---

• Trubice Ts2 a Ts2-FL: Sklon: Vzdálenost zornice: 45 stupňů: 50-75 mm, typ Siedentopf; připojitelný port pro kameru; okulár/port:100/0:0/100

• Okulár (F.O.V.) 10X (22) , 15X (16), 20X (12,5)

• Zaostřování Pohybem nosního nástavce nahoru/dolů, zdvih (manuální): Nahoru 7 mm dolů 1,5 mm. Hrubý zdvih: Jemný zdvih: 37,7 mm na otáčku, Jemný zdvih: Hrubý pohyb: 0,2 mm na otáčku, nastavitelný točivý moment hrubého pohybu

• Nosník Pětinásobný nosník

• Kondenzátor Kondenzátor ELWD (NA 0,3、W.D. 75 mm)

• Posuvník

  • Předcentrovaný nebo centrovací posuvník PH, k dispozici objektivy 10X, 20X, 40X pro fázový kontrast.

  • Posuvníky Emboss Contrast (musí být namontován jak posuvník na straně kondenzátoru, tak posuvník na straně okulárové trubice), 10X, 20X, 40X objektivy dostupné pro Emboss Contrast

• Stage

  • Obyčejný stolek, velikost stolku: 170 (X) x 247 (Y) mm

  • S akrylátovým typem kroužku stolku

  • Mechanický stolek (volitelný), zdvih: 126 (X) x 78 (Y) mm

  • Přijímá 5 typů mikrotestovacích destiček, upínač jamek a klip na stadium.

• Držák

  • C-S-HP35 Držák na petridy 35 mm

  • C-S-HLP100 Držák Petridish 100 mm

  • C-S-HT Držák Terasaki pro destičky Terasaki a misky φ65

  • C-S-HS Držák na sklíčka pro skleněná sklíčka, misku φ54 a hemo
