Nikon Eclipse Ts2-FL invertovaný mikroskop

Invertovaný mikroskop Eclipse Ts2-FL využívá špičkový optický systém Nikon CFI60 a LED osvětlení pro diaskopické i epi-fluorescenční zobrazování a nabízí brilantně jasný obraz. Kromě toho nově vyvinutá metoda pozorování kontrastu a vylepšená funkčnost zvyšuje její použití pro rutinní laboratorní práci. Software NIS Elements umožňuje základní zpracování a analýzu obrazu s možností o rozšíření o další moduly.

Hlavní vlastnosti:

• Invertovaný mikroskop vybavený APC a vestavěnou 3-kanálovou LED fluorescencí.

• Vysoce citlivý monochromatický fotoaparát (QE 82%) a vysokým rozlišením.

• Software NIS Elements pro získávání a analýzu obrazu - počítání buněk, vícekanálová fluorescence, intenzita fluorescence, tvar buněk atd.

• Objektivy Plan Fluor 4x, 10x a 40x s velkou pracovní vzdáleností (široká nabídka i dalších objektivů).

Efektivní a pohodlné pozorování

LED světelné zdroje a vestavěné diaskopické / epi-fluorescenční osvětlovací systémy zefektivňují a urychlují práci s mikroskopem, protože LED světelný zdroj je připravený k okamžitému použití. LED diody také eliminují nutnost časté výměny žárovek, což uživateli šetří čas a peníze. Nový kontrastní štít (volitelné příslušenství) navíc poskytuje možnost kvalitního fluorescenčního pozorování dokonce i v jasně osvětlených místnostech.

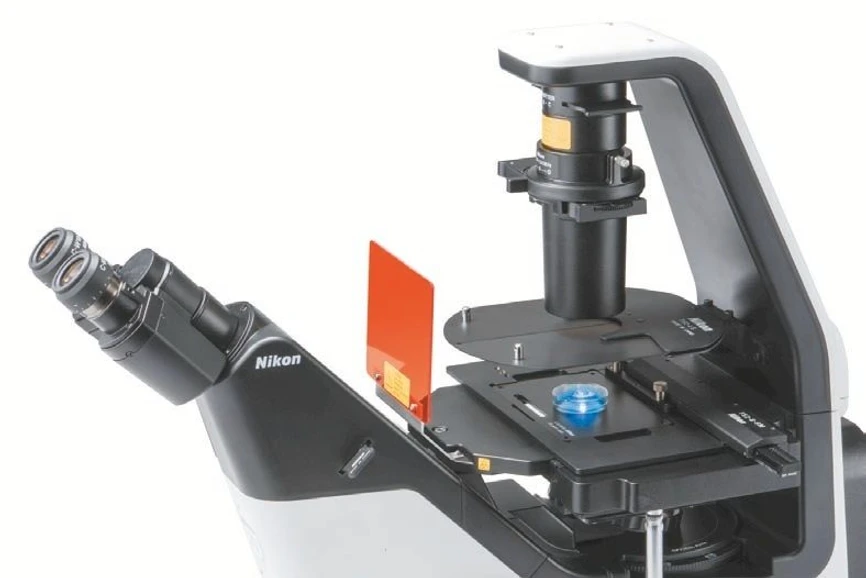

Altium International: Nikon Eclipse Ts2-FL invertovaný mikroskop

Intuitivní ovládání

Ovládací tlačítka na mikroskopu Nikon EclipseTs2-FL jsou intuitivně umístěna a usnadňují práci. s mikroskopem. Běžně používané ovládací prvky, jako jsou tlačítka pro zapnutí / vypnutí a přepínací tlačítka Diascopic / Epi-fluorescence, jsou pro snadný přístup umístěna na předním panelu těla mikroskopu. Tlačítka týkající se buď diaskopické nebo Epi-fluorescenční kontroly jsou rozdělena na levou a pravou stranu těla mikroskopu pro lepší přehlednost a intuitivní práci s mikroskopem.

Kontrastní technika „Emboss Contrast“

Emboss Contrast je efektivní a univerzální optická technika, která nevyžaduje nákladnou optiku. Emboss Contrast využívá pouze objektiv s jasným polem a dva posuvníky kontrastu a poskytuje pseudo-trojrozměrný obraz pro silnější vzorky, jako jsou buňky iPS, které by běžnými metodami fázového kontrastu normálně trpěly halo efektem. Emboss Contrast je navíc kompatibilní se skleněnými i plastovými kultivačními nádobkami, což z něj činí velmi univerzální techniku pozorování.

Snadno ovladatelný mechanický stolek

Vysoce výkonný mechanický stolek může pojmout širokou škálu lahviček a komůrek pro pozorování buněčných kultur. Nový design stolku také umožňuje pozorování mikrotitračních destiček. Kromě toho lze držák vzorku snadno vyjmout, aby se do něj vešly velké lahvičky.

Vysoce kvalitní diaskopické a Epi-fluorescenční pozorování založené na LED

Vysoce intenzivní LED zdroje se používají jak pro diaskopické, tak pro epi-fluorescenční osvětlení. Integrovaný objektiv fly-eye zajišťuje rovnoměrný jas v celém zorném poli.

Kompaktní a vysoce stabilní tělo

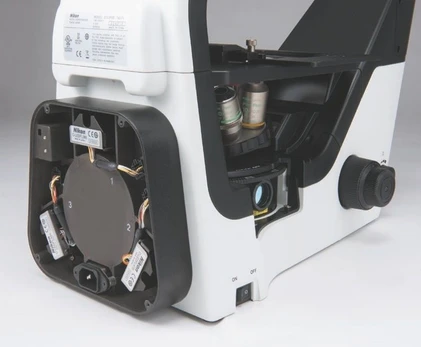

Osvětlovací moduly včetně zdroje Epi-fluorescence byly hladce začleněny do hlavního těla mikroskopu. Výsledná kompaktní konstrukce je velmi odolná proti vibracím a poskytuje vysoce stabilní pozorování vzorků. Port pro kameru je umístěn na boku mikroskopu, což umožňuje možnost paralelního pozorování a snímání obrazu.

Technická Specifikace

• Optický systém Optický systém CFI60 Infinity

• Metoda pozorování Jasné pole, Apodizovaný fázový kontrast1, Fázový kontrast, Emboss kontrast2, Epi-fluorescence

• Diaskopické osvětlení Vysoce luminiscenční bílý osvětlovač LED (ekologické osvětlení), vestavěná čočka Fly eye.

• Episkopické osvětlení

  • Osvětlovač LED, vestavěná čočka Fly eye.

  • Lze konfigurovat až se 3 různými fluorescenčními jednotkami LED; dostupné vlnové délky: 385, 455, 470, 505, 525, 560, 590, 625 nm.

• Trubice Ts2 a Ts2-FL: Sklon: 45 stupňů; zorná vzdálenost: 2,5 mm: 50-75 mm, typ Siedentopf; připojitelný port pro kameru; okulár/port:100/0:0/100

• Okulár (F.O.V.) 10X (22) , 15X (16), 20X (12,5)

• Zaostřování Pohybem nosního nástavce nahoru/dolů, zdvih (manuální): Nahoru 7 mm dolů 1,5 mm. Hrubý zdvih: Jemný zdvih: 37,7 mm na otáčku, Jemný zdvih: Hrubý pohyb: 0,2 mm na otáčku, nastavitelný točivý moment hrubého pohybu

• Nosník Pětinásobný nosník

• Kondenzátor Kondenzátor ELWD (NA 0,3、W.D. 75 mm)

• Posuvník

  • Předcentrovaný nebo centrovací posuvník PH, k dispozici objektivy 10X, 20X, 40X pro fázový kontrast.

  • Posuvníky Emboss Contrast (musí být namontován jak posuvník na straně kondenzátoru, tak posuvník na straně okulárové trubice), 10X, 20X, 40X objektivy dostupné pro Emboss Contrast

• Stage

  • Ploché jeviště, velikost jeviště: 170 (X) x 247 (Y) mm

  • S akrylovým typem kroužku stage

  • Mechanické stadium (volitelné), zdvih: 126 (X) x 78 (Y) mm

  • Přijímá 5 typů mikrotestovacích destiček, upínač jamek a klip na stadium.

• Držák

  • C-S-HP35 Držák na petridy 35 mm

  • C-S-HLP100 Držák Petridish 100 mm

  • C-S-HT Držák Terasaki pro destičky Terasaki a misky φ65

  • C-S-HS Držák na sklíčka pro skleněná sklíčka, misku φ54 a hemocytometr

  • C-S-HU Univerzální držák pro Terasakiho destičky, skleněná sklíčka, misky φ35-65 a hemocytometr

  • C-S-HG Držák skleněného kroužku

  • C-S HLS Sada držáků kroužků

• Epi fluorescenční nástavec

  • Epi-fluorescenční filtrační věžička (s hlavním tělem)

  • Filtrační kostky s mechanismem ukončujícím šum

  • Konfigurace s až 3 kostkami Epi-fluorescenčních filtrů, Další pozice pro pozorování v jasném poli.

  • Připojitelný kontrastní štít (volitelný)

• Rozměry mm 236 (Š) ×548 （D) ×471 （H) 236

• Hmotnost (přibližně) 14,5 kg

• Jmenovité napětí/elektrický proud 100V-240VAC±10％, 50/60Hz, 0,35A

• Spotřeba energie 15W

*1 APC (Apodized Phase Contrast) je typ pozorování s fázovým kontrastem se sníženým halo díky jedinečné povrchové úpravě objektivu Nikon.
*2 Emboss Contrast je jedinečná metoda kontrastního pozorování společnosti Nikon. Poskytuje pseudotrojrozměrné snímky pomocí ohniskového osvětlení, které dává vzorkům vysoký kontrast.
