Bruker VERTEX Série FTIR Spektrometrů

Dosáhněte špičkových výkonů s výzkumnými infračervenými spektrometry řady VERTEX společnosti Bruker. Řada VERTEX je vrcholem inovačního výzkumu a vývoje společnosti Bruker za více než 35 let.

Řada VERTEX je postavena na plně modernizovatelné optické platformě, jejíž konstrukční návrh byl vytvořen tak, aby zajišťoval maximální flexibilitu. Spektrometry VERTEX mají společnou širokou škálu funkcionalit, včetně sítě s umělou inteligencí BRuker Artificial Intelligence Network (BRAIN), automatického rozpoznávání komponent (ACR), zásuvného připojení Ethernet a automatického rozpoznávání příslušenství (AAR).

Verze INVENIA

• VERTEX 70v (V 70v) –  výkonný infračervený spektrometr s interferometrem RockSolid^TM určený pro výzkum, vývoj a analytické aplikace.
• VERTEX 80 (V 80) – vysoce výkonný spektrometr s interferometrem UltraScan^TM určený pro nejnáročnější výzkumné aplikace.
• VERTEX 80v (V 80v) – vakuová verze VERTEX 80 – vysoce výkonného spektrometru s interferometrem UltraScan^TM určená pro nejnáročnější výzkumné aplikace.

Společné parametry spektrometrů VERTEX

• Maximální rozlišení a rozlišovací schopnost, špičkový S/N poměr
• Možnosti modulace spektroskopie s časovým rozlišením pomocí režimů Step-Scan, Rapid-Scan a Slow-Scan
• 24bitové detektory ADC DigiTect^TM pro maximální citlivost a stabilitu
• Velký výběr příslušenství a možností dalšího rozšíření pro splnění všech stávajících i budoucích potřeb
• Tandemové techniky – FTIR mikroskopie, Ramanova spektrometrie, GC, TGA, PM-IRRAS, VCD…
• Jednoduchá výměna optického děliče bez rekalibrace interferometru
• Plně automatizované zkušební postupy pro validaci podle současné správné praxe (operační kvalifikace (OQ), procesní kvalifikace (PQ))
• Validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu

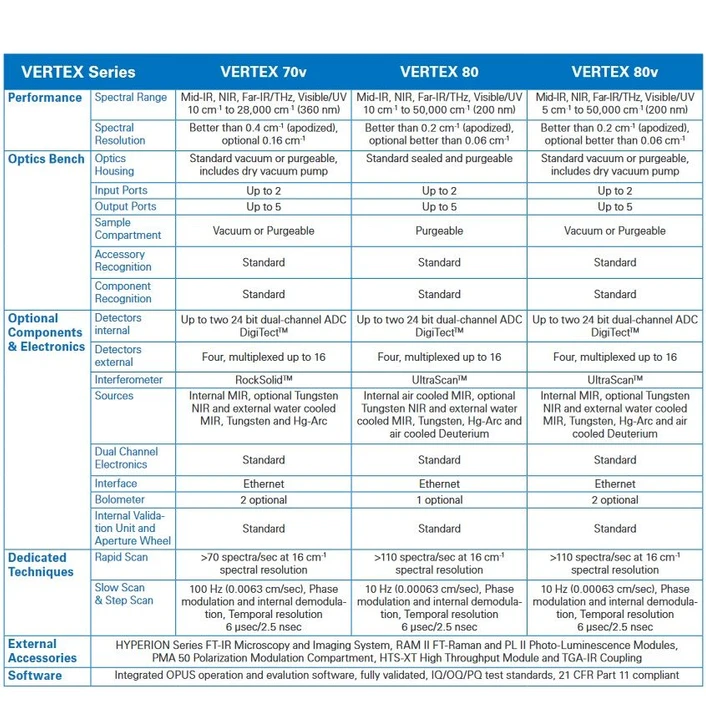

Porovnání spektrometrů VERTEX

Optik Instruments - Bruker VERTEX - versions overview.jpg

VERTEX 70v – Vysoce výkonný vakuový infračervený spektrometr s interferometrem RockSolid^TM

VERTEX 70v je pokročilým přístrojem ze série vysoce výkonných infračervených spektrometrů VERTEX. Nabízí jedinečný výkon a univerzalitu pro náročné analytické a výzkumné aplikace.

Parametry

• Vakuovaná optika pro minimalizaci atmosférických vlivů
• Rozšíření spektrálního rozsahu na blízkou IČ, viditelnou a dalekou IČ/THz
• Funkce VERTEX FM pro dalekou a střední IČ oblast založená na jedinečných optických komponentách
• RockSolid^TM – robustní interferometr s vysokým výkonem

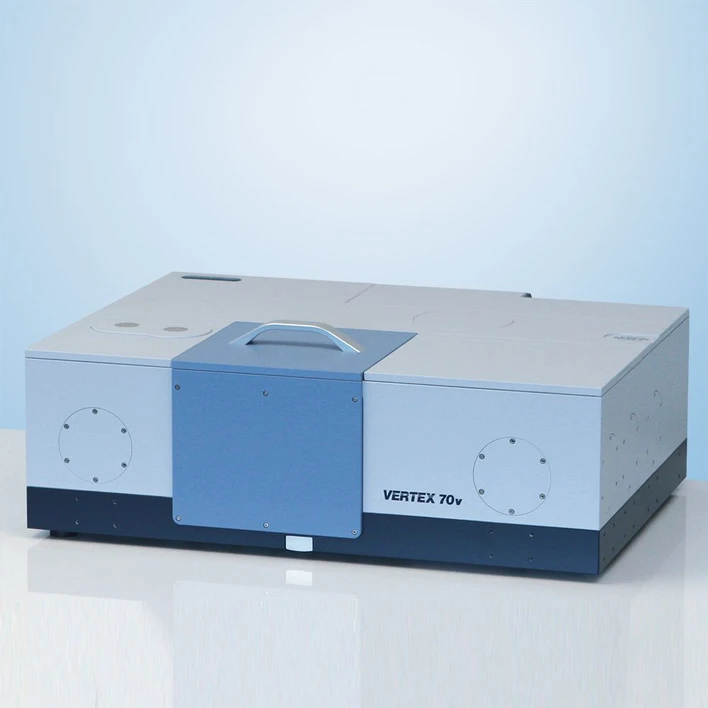

Optik Instruments - Bruker VERTEX Série (70v).jpeg

Výhody použitého řešení VERTEX 70v

• Vakuová optika

  • Infračervený spektrometr VERTEX s vakuovanou optikou dosahuje MAXIMÁLNÍ citlivost ve střední, blízké a daleké/THz IČ oblasti, aniž by hrozilo maskování velmi slabých spektrálních informací vlivem absorpcí vodních par nebo CO₂. Lze získat vynikající výsledky např. při výzkumu nanostruktur – až na úroveň monomolekulárních vrstev.

• Interferometr RockSolid^TM

  • Permanentně justovaný interferometr Rocksolid^TM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

• Detektor DigiTect^TM

  • Technologie detektoru DigiTect^TM společnosti Bruker zajišťuje nejnižší hladinu elektronického šumu. Je založena na moderním dvoukanálovém delta-sigma převodníku analogového signálu 24bitovým dynamickým rozsahem integrovaným do elektroniky předzesilovače.

• Funkce VERTEX FM FIR-MIR

  • Funkce VERTEX FM pro dalekou a střední IČ oblast zahrnuje jedinečný širokopásmový optický dělič a širokopásmový detektor DLaTGS. V kombinaci se standardním interním IČ zdrojem je k dispozici kompletní spektrální rozsah daleké a střední IČ oblasti od 6 000 cm-1 do méně než 80 cm-1 (50 cm-1 u VERTEX 70v) měřitelný v jednom kroku bez nutnosti výměny komponent.

• Step-Scan

  • Technika krokového snímání umožňuje sledovat časový vývoj velmi rychlých reprodukovatelných událostí (přechodů) až do rozmezí několika ns. Zrcadlo interferometru se postupně po jednom kroku posouvá do jednotlivých bodů interferogramu, kde je experiment znovu spuštěn. Časová rozlišovací schopnost je až 2,5 ns.

• Rapid-Scan

  • U časově rozlišené spektroskopie nereprodukovatelných experimentů lze data získávat pomocí takzvané techniky Rapid-Scan. V tomto případě se zrcadla interferometru pohybují velmi rychle a z každého skenu interferometru lze extrahovat až 4 spektra. Je možno získat až 110 spekter za sekundu.

VERTEX 80 – Nejvýkonnější infračervený spektrometr s interferometrem UltraScanTM

VERTEX 80 je špičkovým přístrojem ze série vysoce výkonných infračervených spektrometrů VERTEX. Nabízí jedinečný výkon a univerzalitu pro nejnáročnější výzkumné aplikace.

Parametry

• Pokrývá celý spektrální rozsah od daleké, střední a blízké IČ oblasti až po viditelné světlo a ultrafialové záření
• Přesně justovaný interferometr UltraScan^TM s vysokým rozlišením
• Širkokospektrální DLaTGS detektor pracující při pokojové teplotě
• Zdokonalené možnosti časového rozlišení a modulace

Výhody použitého řešení VERTEX 80

• Interferometr UltraScan^TM

  • Aktivně justovaný interferometr UltraScan^TM zajišťuje MAXIMÁLNÍ spektrální rozlišení. Lineární vzdušné ložisko s neomezenou životností, přesná justace skenovacího ramene interferometru a optika ŠPIČKOVÉ kvality garantují maximální citlivost a stabilitu. Inovační technologie TrueAlignment^TM nevede k tvorbě artefaktů jako jsou nepravá maxima a další šum, které se mohou objevit u systémů s dynamickým vyrovnáváním, které se používají u jiných spektrometrů.

• Detektor DigiTect^TM

  • Technologie detektoru DigiTect^TM společnosti Bruker zajišťuje nejnižší hladinu elektronického šumu. Je založena na moderním dvoukanálovém delta-sigma převodníku analogového signálu 24bitovým dynamickým rozsahem integrovaným do elektroniky předzesilovače.

• Step-Scan

  • Technika krokového snímání umožňuje sledovat časový vývoj velmi rychlých reprodukovatelných událostí (přechodů) až do rozmezí několika ns. Zrcadlo interferometru se postupně po jednom kroku posouvá do jednotlivých bodů interferogramu, kde je experiment znovu spuštěn. Časová rozlišovací schopnost je až 2,5 ns..

• Rapid-Scan

  • U časově rozlišené spektroskopie nereprodukovatelných experimentů lze data získávat pomocí takzvané techniky Rapid-Scan. V tomto případě se zrcadla interferometru pohybují velmi rychle a z každého skenu interferometru lze extrahovat až 4 spektra. Je možno získat až 110 spekter za sekundu.

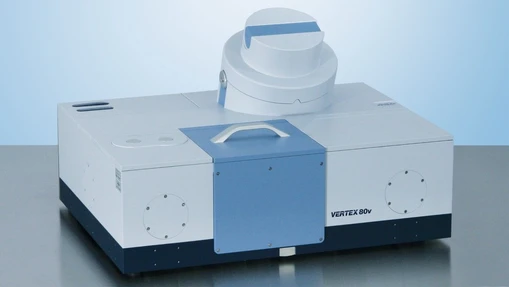

VERTEX 80v – Nejvýkonnější vakuový infračervený spektrometr s interferometrem UltraScanTM

VERTEX 80 je špičkovým přístrojem ze série vysoce výkonných infračervených spektrometrů VERTEX. Nabízí jedinečný výkon a univerzalitu pro nejnáročnější výzkumné aplikace.

Parametry

• Vakuovaná optika pro minimalizaci atmosférických vlivů
• Čtyř-polohový automatický optický dělič provádí změnu polohy bez narušení vakua
• Dokáže pokrýt celý spektrální rozsah od daleké, střední a blízké IČ oblasti až po viditelné světlo a ultrafialové záření
• Přesně justovaný interferometr UltraScan^TM s vysokým rozlišením
• Detektor DLaTGS s širokým rozsahem při pokojové teplotě
• Zdokonalené možnosti časového rozlišení a modulace

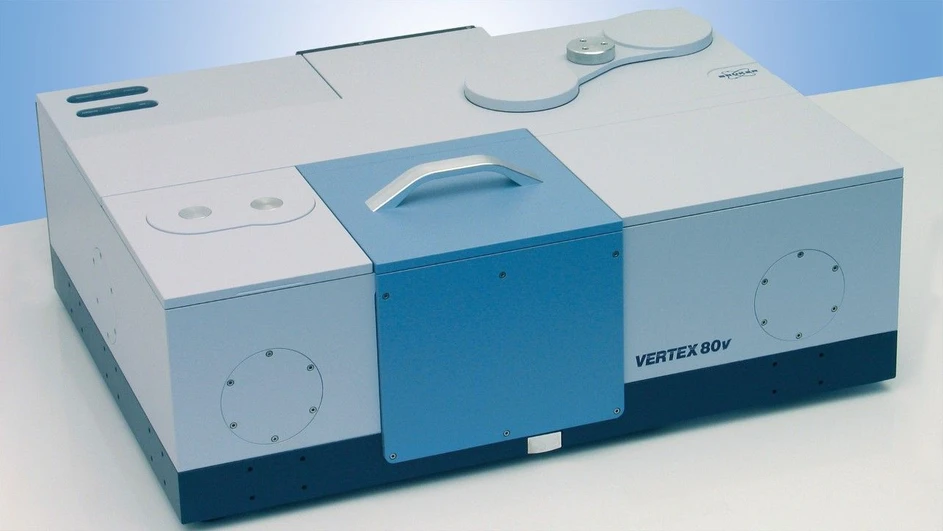

Optik Instruments - Bruker VERTEX Série FTIR Spektrometrů (80v).jpeg

Výhody použitého řešení VERTEX 80v

• Interferometr UltraScan^TM

  • Aktivně justovaný interferometr UltraScan^TM zajišťuje MAXIMÁLNÍ spektrální rozlišení. Lineární vzdušné ložisko s neomezenou životností, přesná justace skenovacího ramene interferometru a optika ŠPIČKOVÉ kvality garantují maximální citlivost a stabilitu. Inovační technologie TrueAlignment^TM nevede k tvorbě artefaktů jako jsou nepravá maxima a další šum, které se mohou objevit u systémů s dynamickým vyrovnáváním, které se používají u jiných spektrometrů.

• Detektor DigiTect^TM

  • Technologie detektoru DigiTect^TM společnosti Bruker zajišťuje nejnižší hladinu elektronického šumu. Je založena na moderním dvoukanálovém delta-sigma převodníku analogového signálu 24bitovým dynamickým rozsahem integrovaným do elektroniky předzesilovače.

• Terahertzové rozšíření verTera

  • VerTera je modul rozšířující spektrální rozsah vakuového spektrometru VERTEX 80v do Terahertzové oblasti. Přináší jedinečnou schopnost měření až do vlnočtů 3 cm^-1, s efektivním spektrálním rozlišením lepším než 0, 0007 cm^-1, a to vše za pokojové teploty bez nutnosti kryogenního chlazení.

• Vakuová optika

  • Infračervený spektrometr VERTEX s vakuovanou optikou dosahuje MAXIMÁLNÍ citlivost ve střední, blízké a daleké/THz IČ oblasti, aniž by hrozilo maskování velmi slabých spektrálních informací vlivem absorpcí vodních par nebo CO₂. Lze získat vynikající výsledky např. při výzkumu nanostruktur – až na úroveň monomolekulárních vrstev.

• Step-Scan

  • Technika krokového snímání umožňuje sledovat časový vývoj velmi rychlých reprodukovatelných událostí (přechodů) až do rozmezí několika ns. Zrcadlo interferometru se postupně po jednom kroku posouvá do jednotlivých bodů interferogramu, kde je experiment znovu spuštěn. Časová rozlišovací schopnost je až 2,5 ns..

• Rapid-Scan

  • U časově rozlišené spektroskopie nereprodukovatelných experimentů lze data získávat pomocí takzvané techniky Rapid-Scan. V tomto případě se zrcadla interferometru pohybují velmi rychle a z každého skenu interferometru lze extrahovat až 4 spektra. Je možno získat až 110 spekter za sekundu.

Příslušenství pro celou řadu VERTEX

• Jednotky pro zeslabenou úplnou reflexi (ATR)

  • Různé konstrukční návrhy – jednotky ATR s více odrazy či jedním odrazem na bázi mechanicky upevněného krystalu selenidu zinečnatého, germania, diamantu aj.

• Transmisní jednotky pro plyny

  • Jedinečný výběr kyvet vyrobených podle speciálního konstrukčního návrhu z různých konstrukčních materiálů, s různou délkou optické dráhy (od cm až po desítky metrů), pro různé objemy plynu, průtoky, s možností ohřevu atd.

• Integrační sféra

  • Umožňuje provádět infračervenou spektroskopii pomocí úplné hemisférické a hemisférické difúzní reflexe u velkých vzorkovacích ploch.

• Kapalinové kyvety

  • Široký výběr kyvet vyrobených podle speciálního konstrukčního návrhu, z různých konstrukčních materiálů, s různou délkou optické dráhy, pro různé objemy kapaliny, průtoky, s možností ohřevu atd.

• Optické sondy pro střední infračervenou oblast (MIR)

  • Mnoho různých konstrukčních řešení, která přesně vyhovují potřebám zákazníka. Zeslabená úplná reflexe (ATR), transmisní a reflexní sondy pro kapaliny a pevné látky. Průtokové kyvety, instalační prvky pro potrubí a mnoho dalších výrobků.

• Optické sondy pro blízkou infračervenou oblast (NIR)

  • Mnoho různých konstrukčních řešení, která přesně vyhovují potřebám zákazníka. Transflexní, transmisní a difúzní reflexní sondy pro kapaliny a pevné látky. Průtokové cely, instalační prvky pro potrubí a mnoho dalších výrobků.

• Reflexní jednotky

  • Jednotky, které se liší úhlem dopadu nebo způsobem odrazu – dodávají se rovněž jednotky vybavené technologií DRIFTS nebo se zrcadlovým či externím odrazem.

• Reflexní jednotka pro elektrochemickou celu

• Univerzální transmisní jednotky

  • Speciální konstrukční návrh držáků pro různá skupenství vzorků (pevné látky a kapaliny), s ohřevem a dalším volitelným příslušenstvím.

• Zařízení pro automatickou manipulaci se vzorky

• CONFOCHECK – FTIR systém pro analýzu proteinů

• Externí vzorkovací komora XSA s možností vakua či profuku

  • XSA je univerzální externí vzorkovací modul.

• Moduly GC

• Vzorkovací příslušenství HELIOS Micro pro infračervenou oblast s Fourierovou transformací

  • Helios je přídavná jednotka s mikroskopem využívajícím zeslabenou úplnou reflexi (ATR).

• HTS-XT

  • HTS-XT je externím příslušenstvím, které umožňuje automatická měření vzorků v režimu transmise, případně difúzního odrazu pomocí standardní mikrotitrační destičky s 96 a 384 měřícími polohami.

• Hyperion 3000

  • Modul pro infračervenou mikroskopii s Fourierovou transformací s nejvyšší citlivostí při nejvyšším prostorovém rozlišení.

• Snímkování IMAC Spectral Macro

  • IMAC je profukovatelná externí vzorkovací skříňka určená pro zobrazovací spektroskopii pomocí moderní detekční technologie na bázi Focus Plane Array (FPA) detektoru.

• verTera Terahertzové rozšíření

  • VerTera je unikátním rozšířením pro špičkové spektrometry VERTEX 80v. Rozšiřuje spektrální rozsah systému až do 3 cm^-1 se zachováním vysokého spektrálního rozlišení a bez nutnosti kryogenního chlazení detektoru.

• Fotoluminiscenční modul PL II

  • Univerzální a výkonný externí modul pro fotoluminiscenční spektroskopii.

• PMA 50

  • Polarizační modulace (PM) umožňuje s výhodou využívat mnoho různých technik jako například infračervenou reflexní absorpční spektroskopii s polarizační modulací (PM-IRRAS), vibrační lineární dichroismus (VLD) a vibrační cirkulární dichroismus (VCD).

• Napínací zařízení pro polymery

• RAM II

  • RAM II je přídavný modul pro Ramanovu spektroskopii s Fourierovou transformací

• Moduly TGA

• Transmisní a DRIFTS reakční komory

  • Jednotky dedikované pro studium katalytických dějů, sledování mechanismu reakcí a další in-situ / operando měření. Jednotky s řízenou teplotou a vnitřní atmosférou nad vzorkem.

• Děliče paprsků

  • Společnost Bruker nabízí široký výběr optických děličů pro zajištění maximální experimentální flexibility a optimálních výsledků. Optické děliče pokrývají části spektra od daleké infračervené oblasti (neboli THz), až do viditelné (VIS) či ultrafialové (UV) oblasti. Jednoduchá manuální výměna optického děliče je k dispozici u spektrometrů řady TENSOR a VERTEX. Děliče jsou systémem automaticky rozpoznány a seřízeny a současně jsou načteny správné experimentální parametry.

• Optický dělič pro infračervenou oblast (THz)

• Detektory DigiTect

  • Tyto detektory pokrývají spektrum od velmi vzdálené infračervené oblasti (neboli THz), přes střední a blízkou infračervenou oblast, až po viditelnou a ultrafialovou oblast. Nejmodernější technologie detektoru DigiTectTM zabraňuje rušení externími signály a garantuje optimální poměry signál-šum.

• Unikátní širokospektrální detektor pro střední až dalekou infračervenou oblast (MIR-FIR)

  • Od více než 12 000 cm-1 do přibližně 20 cm-1.

• Fotoakustické příslušenství

• Bolometr s hermetickou vakuovou úpravou pro detekci v daleké infračervené oblasti (FIR)

• Adaptace do UHV komory

  • Pro zamezení atmosferické kontaminace vzorků je možné do našich spektrometrů napojit segment z UHV systému a realizovat tak měření vzorku umístěného v UHV komorách.

• Externí emisní adaptér

• Adaptace pro simultánní ATR a transmisní měření

  • Unikátní vzorkovací kabinet umožňuje současně měřit ATR i transmisní spektra kapalných vzorků a past. Kombinací obou technik je možné získat informaci jak z povrchu vzorku (ATR) tak i z celého objemu (transmise).

• Automatická jednotka pro výměnu beamsplitterů

• Příslušenství pro chlazení

• Externí rtuťový zdroj pro dalekou infračervenou oblast

• Externí výkonný zdroj VIS

• Externí výkonný zdroj pro střední infračervenou oblast (MIR)

• Rotátory vzorků pro integrační sféru

• Příslušenství pro řízení teploty
