Anton Paar TRB³ tribometr typu Pin-on-disk

Klíčové charakteristiky

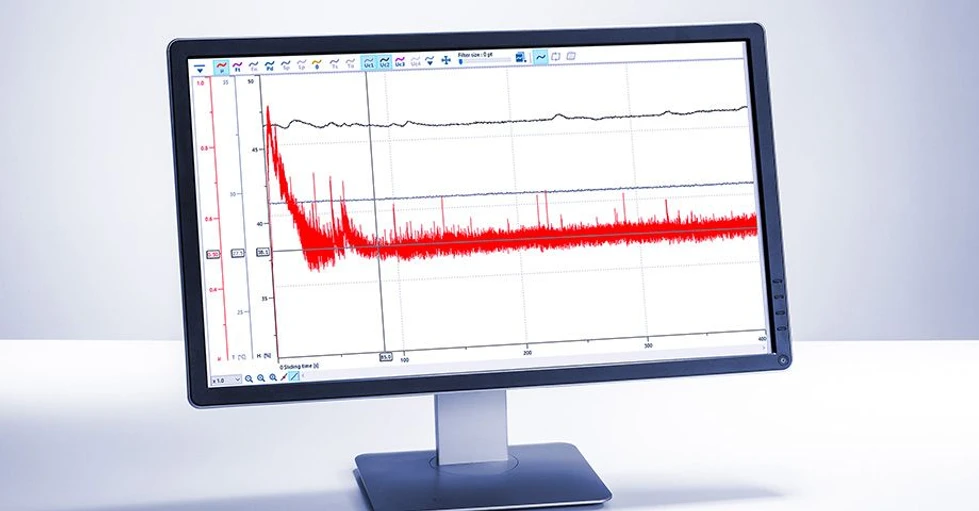

Minimalizace tepelného driftu dvěma snímači třecí síly

Díky jedinečnému provedení dvou snímačů třecí síly a symetrického elastického měřicího ramena překonává tribometr TRB³ Pin-on-Disk tepelný drift, k němuž dochází v průběhu dlouhých testovacích období a z důvodu výkyvů teplot v prostředí. Tepelný drift je ještě důležitým faktorem v případech, kdy je vzorek záměrně zahříván nebo chlazen a kdy je očekávaná poměrně malá třecí síla. Tribometr TRB³ současně měří rozdíl mezi dvěma signály snímačů třecí síly a v reálném čase zaznamenává hardwarově korigovaná data o tření.

Anton Paar: TRB³ tribometr typu Pin-on-disk

Sledování okolních podmínek v reálném čase pomocí vestavěných snímačů

Výsledky tribologických testů silně závisející na okolních podmínkách jako jsou teplota a vlhkost a je proto velmi důležité zaznamenávání a reportování těchto okolních podmínek (zejména při charakterizaci polymerů a tvrdých povlaků). Pomocí vestavěných snímačů tribometr TRB³ v reálném čase měří a zaznamenává hodnoty teploty a vlhkosti společně s třecí silou a dalšími daty z testování.

Anton Paar: TRB³ tribometr typu Pin-on-disk.

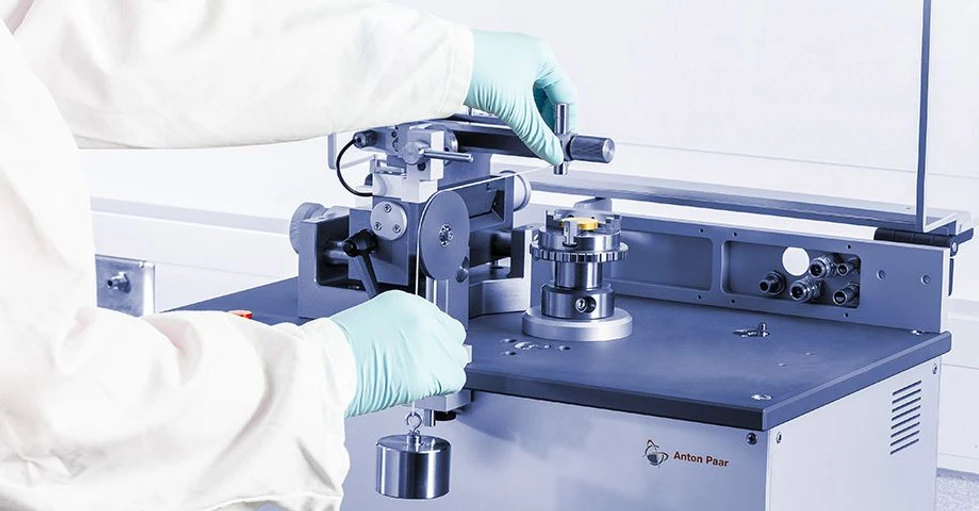

Kalibrace tribometru TRB³ s minimem úsilí

Všechny tribometry je nutné pravidelně kalibrovat, aby dodávaly přesná a spolehlivá data. Společnost Anton Paar své produkty navíc posunula o krok dále, takže si uživatelé mohou nyní sami provádět důležité kalibrace (třecí síla, otáčky motoru a poloměr otáčení). Uživatelé tak nejen že ušetří náklady na údržbu, ale také budou moci zajistit, že jejich tribometry budou po celou dobu ve skvělém stavu.

Anton Paar: TRB³ tribometr typu Pin-on-disk.

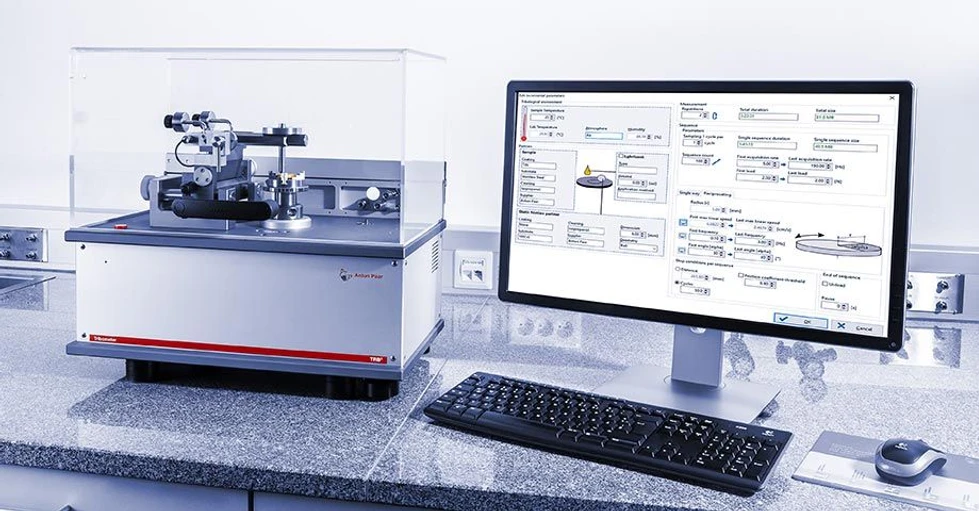

Software „Tribometer“ a „Modelization“ poskytuje plnou kontrolu a špičkové analýzy

Software tribometrů Anton Paar se dodává se třemi hlavními režimy nastavení parametrů (standardní, inkrementální a uživatelsky definovaný), které odpovídají všem potřebám testování (různé rychlosti, zatížení, režimy pohybu atd.). Standardně dodávaný software „Modelization“ slouží k simulaci kontaktního napětí a distribuce namáhání, takže si budete moci snadno vybrat správné parametry měření. Náhled „cycle explorer view“ a režim „reciprocating analysis mode“ umožňují snadné zpracování dat v případě lineárních nebo úhlových zpětných pohybů. Pro pokročilé uživatele je k dispozici integrované programovací prostředí Python pro jakýkoliv způsob zpracování dat.

Anton Paar: TRB³ tribometr typu Pin-on-disk.

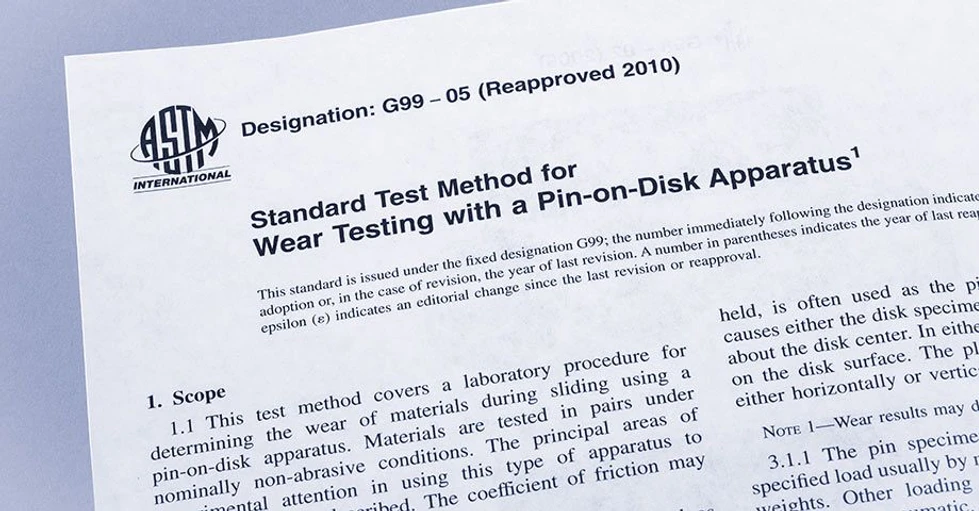

Vyhovění standardům ASTM G99, ASTM G133 a DIN 50324

V rámci nepřetržitého výzkumného a vývojového procesu v oblasti přístrojů pro tribologická měření je společnost Anton Paar součástí několika renomovaných komisí pro mezinárodní normy. Mezi ty nejdůležitější patří ASTM G99 a ASTM G133. Tribometr TRB³ plně odpovídá těmto normám, takže budete mít vždy jistotu, že tribologická testování provádíte podle nejlepších průmyslových postupů.

Anton Paar: TRB³ tribometr typu Pin-on-disk.

Technické specifikace

• Rozsah normálové síly: až 60 N
• Rozlišení normálové síly: – (mrtvá hmotnost)
• Rozsah třecí síly: až 20 N (možnost 5 N)
• Rozlišení třecí síly: 0,06 mN (možnost 0,015 mN)

Rotační pohyb

• Rychlost: 0,2 ot./min. až 2 000 ot./min. (možnost 600 ot./min.)
• Poloměr: až 40 mm
• Maximální torze: 450 mN.m

Lineární reciproký pohyb¹⁾

• Délka pohybu: až 60 mm
• Rychlost: až 370 mm/s
• Frekvence: 0,01 Hz až 10 Hz

Rotační reciproký pohyb²⁾

• Rychlost: 0,2 ot./min. až 2 000 ot./min. (možnost 600 ot./min.)
• Frekvence: 0,01 Hz až 7 Hz
• Úhlová amplituda: ±5° až ±150°
• Úhlové rozlišení: 0,1°

Volitelné příslušenství

• Online hloubka otěru: -2 mm až 2 mm
• Schopnost ohřevu: až do 450 °C v suchém stavu, až do 150 °C v kapalném stavu
• Rezistence elektrického kontaktu: až 1 000 Ohm
• Úroveň vakua: do 10^-7 mbar
• Úroveň relativní vlhkosti: 15 % až 95 %

¹⁾ Specifikace lineárního vratného pohybu závisí na kombinaci délky pohybu, frekvence a hmotnosti na stupni.

²⁾ Specifikace rotačního vratného pohybu závisí na kombinaci úhlové amplitudy, frekvence a hmotnosti na stupni.
