Bruker RAMANwalk Ramanův mikroskop

Nový přístup k bodovému měření

RamanWalk posouvá Ramanovu bodovou mikroskopií tím, že inteligentně vybírá nejefektivnější cestu pro sběr dat a dosahuje více než pětkrát vyšší rychlosti zobrazování než běžné Ramanovy mikroskopy. Aniž by systém vyžadoval předchozí znalosti o vzorku, detekuje charakteristické vzorky Ramanova rozptylu a využívá je k cílovému vyhledávaní.

Systém RAMANwalk kombinuje snadnou obsluhu se špičkovou účinností - poskytuje vysokou spektrální kvalitu a velmi rychlé náhledy Ramanových snímků a je ideální volbou pro rutinní aplikace.

Klíčové vlastnosti RAMANwalk:

• Výrazné zkrácení doby zobrazování díky technologii random-walk
• Systém galvanických zrcadel pro přesné řízení laserového paprsku
• Vysoké spektrální a prostorové rozlišení
• Plně automatizovaný provoz hardwaru
• Pokročilá 2D/3D analýza Ramanova obrazu
• Automatizovaná kalibrace

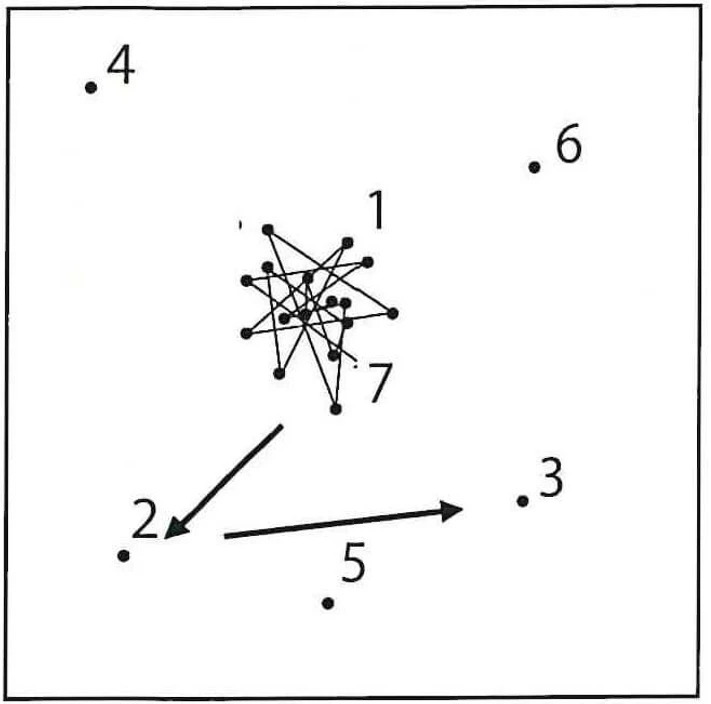

Na rozdíl od tradičních Ramanových mikroskopů, které pohybují laserem po vzorku lineárně pomocí pohybu stolku, RAMANwalk zvyšuje rychlost a efektivitu použitím galvanických zrcadel pro inteligentní polohování a pohyb paprsku laseru.

Tento inovativní skenovací přístup aktivně vyhledává Ramanovy signály, což zajišťuje, že i vzorky s nízkým kontrastem lze analyzovat pouze na základě jejich chemického složení. Když systém detekuje Ramanův signál, inteligentně prohledává okolí a hledá podobné signály. Jakmile nejsou nalezeny žádné další signály, systém se rychle přesune do nových oblastí, čímž se optimalizuje účinnost skenování.

Bruker: RAMANwalk Ramanův mikroskop.

Praktický příklad

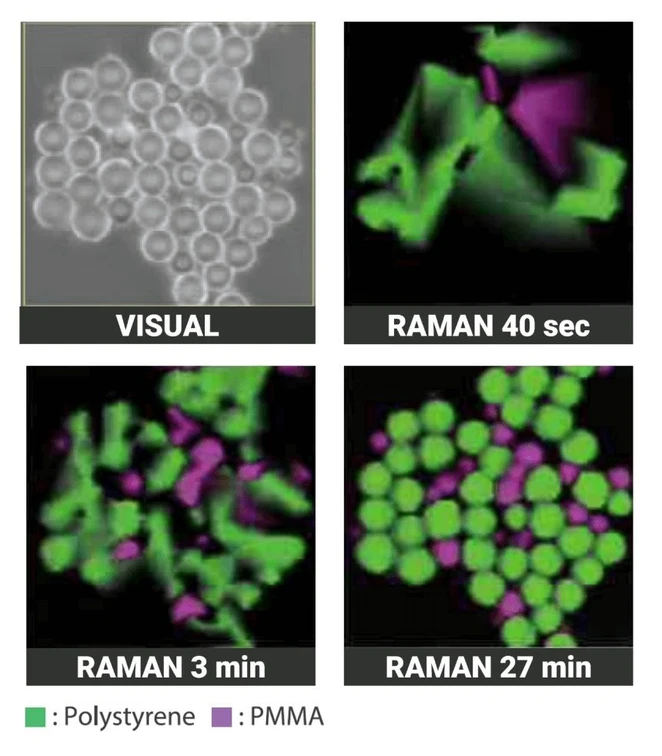

Ve vzorku kuliček PMMA (fialové) a polystyrenu (zelené) se oba materiály jeví vizuálně podobně, přičemž částice PMMA jsou o něco menší. Vzorku tedy analyzujeme na mikroskopu RAMANwalk:

• Po 40 sekundách začne algoritmus RAMANwalk s algoritmem náhodného pohybu odhalovat složení vzorku a nabízí náhled v rané fázi.
• Po 3 minutách se objeví jemnější detaily, které uživatelům umožní rozhodnout, zda je nutné provést úplné skenování.
• Přibližně po 27 minutách je získán kompletní Ramanův obraz s vysokým rozlišením.

Bruker: RAMANwalk Ramanův mikroskop.

Specifikace přístroje RAMANwalk:

• Prostorové rozlišení: 350 nm (X, Y); 1 µm (Z)
• Objektivy: 5x, 10x, 20x, 50x, 100x.
• Spektrální rozlišení: <(v závislosti na mřížce, k dispozici jsou až 3 mřížky)
• Sample stage: 30 x 30 x 35 mm XYZ-motorizovaný stolek
• Kalibrace: Automatická kalibrace pomocí standardní lampy
• Vyrovnání: Slouží k seřízení vzorku: Plně automatizované seřízení optické dráhy
• Bezpečnost laseru: Bezpečnostní kryt třídy I s blokováním
