Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

MCR 703 MultiDrive a MCR 703 Space MultiDrive jsou nejvšestrannější dostupné pokročilé reometry. Vedle všech standardních funkcí přístroje MCR 503 mohou být vybaveny další spodní pohonnou jednotkou. To znamená, že můžete provádět reologické testy se dvěma měniči točivého momentu a pohonnými jednotkami najednou – což otevírá více možností pro váš výzkum. Nejsou zde žádná omezení týkající se zkušebních režimů, měřicích systémů, příslušenství, temperačních systémů ani přesnosti měření. MCR 703 Space MultiDrive navíc poskytuje maximální pracovní prostor a usnadňuje tak práci s příslušenstvím a dalšími přístroji.

Modely

MCR 703 MultiDrive

• Pokročilý reometr s bezkonkurenční škálou pracovních režimů
• Špičková přesnost pro sofistikovaný vědecký výzkum
• Rozšířené možnosti analýzy materiálů díky režimu protisměrného pohybu
• DMA v torzi, tenzi, ohybu a tlaku
• Více než 200 příslušenství pro nekonečné možnosti výzkumu a vývoje

MCR 703 Space MultiDrive

• Modulární reometrický systém: Bezprecedentní charakterizace materiálů
• Otevřená konstrukce přístroje pro snadnou instalaci více než 200 kusů příslušenství
• Maximální pracovní prostor pro kombinace s optickými nebo mechanickými sestavami
• Perfektní volba pro práci v hermeticky uzavřeném boxu, dokonce i v atmosféře inertního plynu

Klíčové charakteristiky

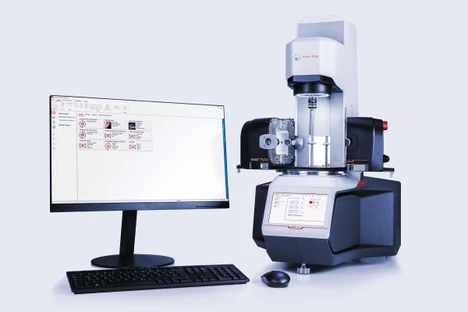

Jeden reometr, všechny reologické pracovní režimy

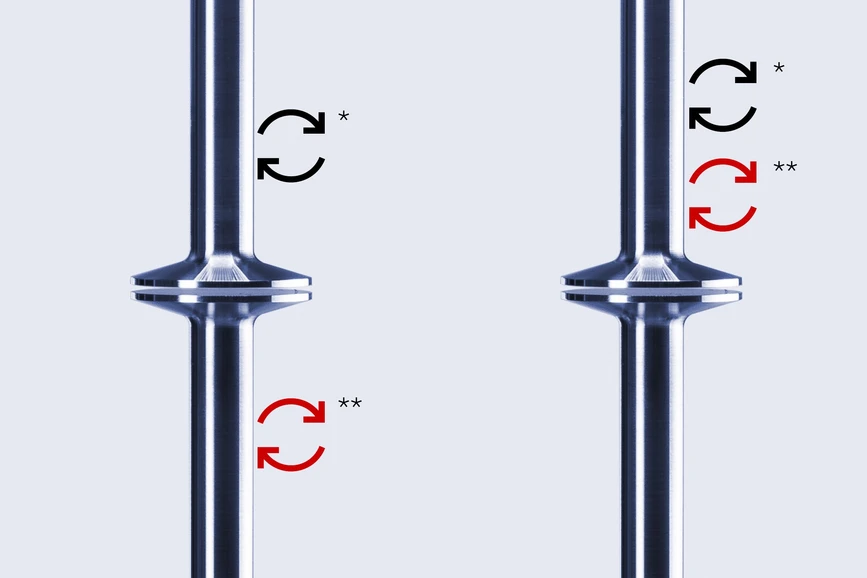

Jedná se o dokonalý reometr pro pokročilé nároky na přesnost měření. Kombinace dvou pohonných jednotek umožňuje provádět reologická měření v režimu kombinovaného motorového převodníku (CMT) a režimu samostatného motorového převodníku (SMT). Pomocí jediného EC motoru s vzduchovým ložiskem v režimu CMT můžete maximálně využít řízení polohy motoru v reálném čase (TruStrain) a provádět „klasické“ testy s řízeným namáháním. V režimu SMT je jeden motor provozován výhradně jako torzní převodník, zatímco druhý motor se výhradně používá jako pohonná jednotka za účelem získání co nejpřesnějších výsledků. Díky tomu je tento pokročilý reometr ideální i pro přechodné režimy, jako je relaxace namáhání, měření počátečního smyku nebo oscilační zkoušky v širokém frekvenčním rozsahu.

Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

* Měření
** Řízení

Posuňte limity charakterizace materiálů

V režimu protisměrného pohybu používá pokročilý reometr oba motory EC se vzduchovými ložisky jako pohonné jednotky, ale i jako torzní převodníky, které se pohybují opačným směrem. Můžete vytvořit například pevnou stagnační rovinu ve vzorku a zároveň ji vizualizovat pomocí mikroskopu pro pokročilou analýzu struktury během celého měření. V kombinaci s univerzálním elongačním přípravkem umožňuje tento režim také elongační zkoušky až do minimálních měřených točivých momentů a až do nedosažených elongací s Henckyho deformacemi většími než osm. Díky těmto možnostem nabízí tento pokročilý reometr komplexnější charakterizaci deformačního zpevnění. Režim protipohybu jednoduše zdvojnásobí hodnotu otáček až do maximálního rozdílu otáček 6 000 ot/min.

Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

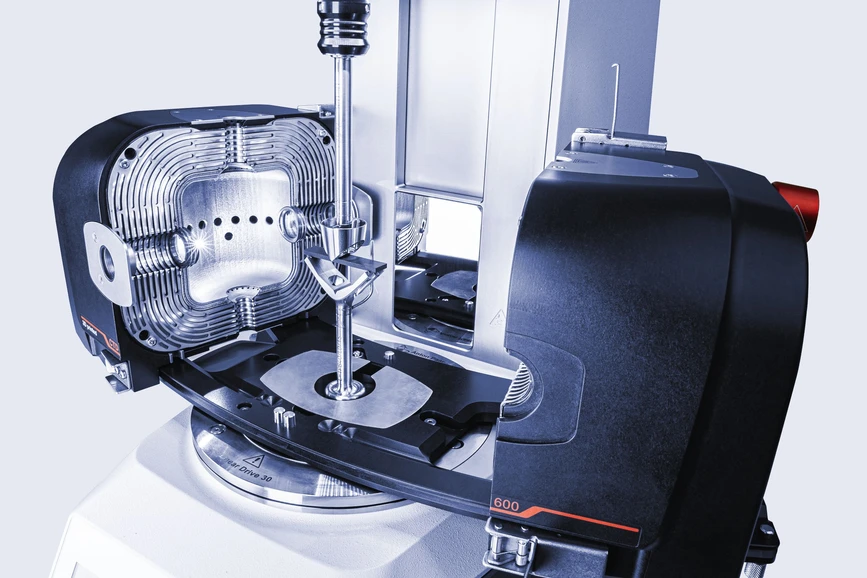

Připraveno pro DMA v režimu torze, pnutí, komprese a dalších

MCR 703 je více než jen rotační reometr – je to multifunkční pokročilý reometr, který podporuje také dynamickou mechanickou analýzu (DMA). Když nahradíte spodní rotační pohon lineárním pohonem, můžete provádět DMA v režimu ohybu či komprese za použití měřicích geometrií, jako je tříbodový ohyb, konzola nebo deska-deska. Dále v kombinaci s geometrií pro filmy, vlákna a obdélníkové a válcové vzorky lze použít lineární pohon k provádění DMA při pnutí, zatímco horní rotační motor je použit pro DMA při torzi. To také umožňuje axiálně-torzní DMA na jediném vzorku v rámci jediné definice zkoušky a umožňuje stanovení Poissonova poměru a rychlou charakterizaci anizotropních materiálů v závislosti na směru.

Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

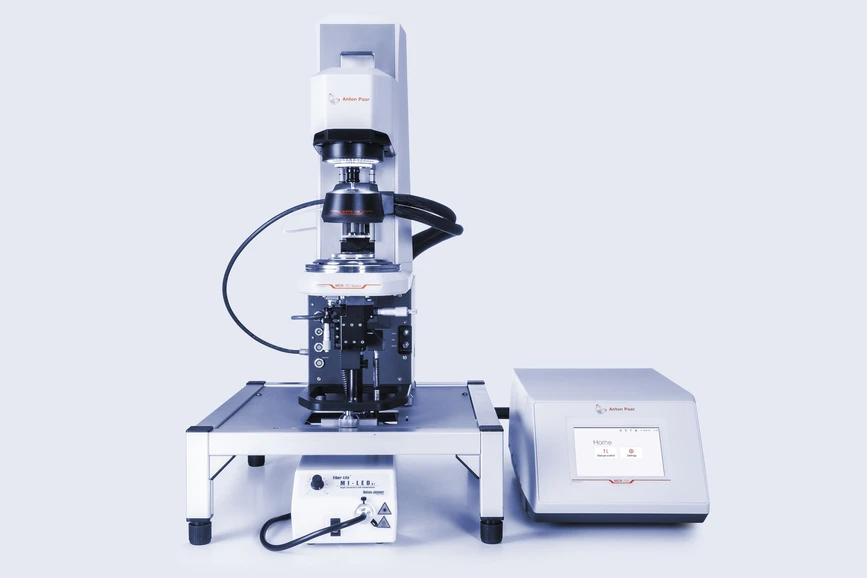

Dříve nemyslitelné aplikace

MCR 703 Space MultiDrive posouvá výjimečný výkon našeho vlajkového reometru MCR 703 MultiDrive ještě dále. Je navržen tak, aby nabízel jedinečnou modularitu, flexibilitu, volnost a funkčnost pro jakýkoli typ reologie a kombinovaných metod. Otevřená konstrukce přístroje maximalizuje pracovní prostor, takže můžete MCR 703 Space MultiDrive propojit s řadou dalších externích sestav pro pokročilou charakterizaci materiálů (např. konfokální mikroskopie a reologie současně). Samostatná elektronická skříň reometru nyní navíc umožňuje nakonfigurovat reometr v omezeném prostoru nebo v laboratorním hermeticky uzavřeném boxu, a to i při použití atmosféry inertního plynu (dusík, argon) např. pro měření při vysoké teplotě u vzorků s určitou úrovní rizika.

Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

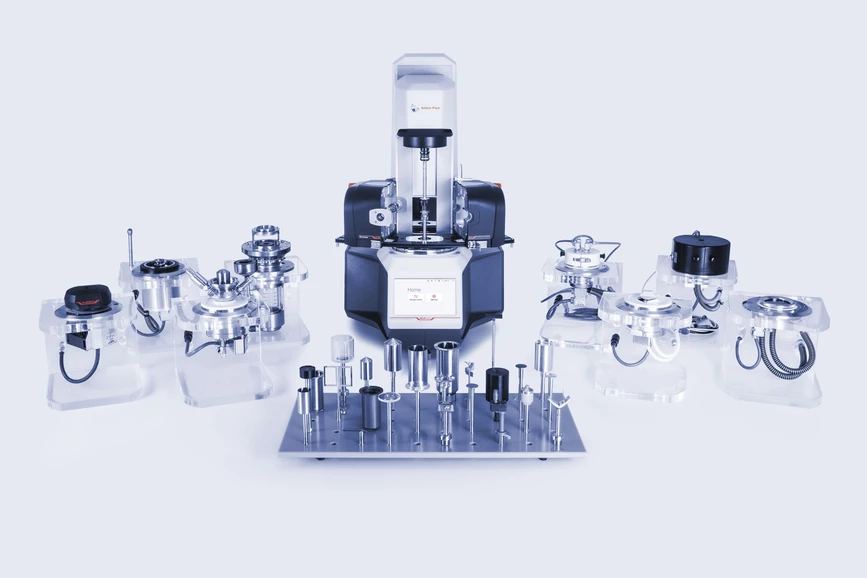

Více než 200 kusů příslušenství

Zařízení MCR 703 MultiDrive a MCR 703 Space MultiDrive lze spárovat s libovolným měřicím a temperačním systémem a/nebo aplikačně specifickým příslušenstvím známým ze série MCR Anton Paar za účelem provádění standardních i sofistikovaných reologických analýz. Díky tomu lze zkušební platformu používat nejen pro reologii a DMA, ale také jako práškový reometr, tribometr a univerzální zkušební stroj. Funkce Toolmaster slouží k automatické identifikaci a konfiguraci všech připojených zařízení a měřicích systémů. Funkce QuickConnect také umožňuje připojení měřicích systémů jednou rukou. Díky této modularitě jsou naše pokročilé reometry velmi flexibilní a jejich konfigurace se snadno přizpůsobí vašim potřebám.

Anton Paar MCR 703 (Space)MultiDrive pokročilý reometr

Technické specifikace

Rotační reometry MCR 703 MultiDrive a MCR 703 Space MultiDrive

Systémy MCR 703 MultiDrive a MCR 703 Space MultiDrive jsou dostupné ve dvou konfiguracích – s jedním EC motorem nebo se dvěma EC motory, což umožňuje rozšířené měřicí režimy včetně protipohybu.

Konstrukce a snímací technologie

• Ložisko: vzduchové ložisko z jemně porézního uhlíku pro extrémně nízké tření a maximální stabilitu
• Motor: elektronicky komutovaný (EC) synchronní motor s permanentním magnetem
• Snímače posuvu: optický enkodér s vysokým rozlišením
• Měření normálové síly: 360° kapacitní, bezdotykový senzor plně integrovaný v ložisku

Pracovní režimy

• Konfigurace s 1 EC motorem:
  • CMT (Combined Motor Transducer)
• Konfigurace se 2 EC motory:
  • CMT
  • SMT
  • Protipohyb (counter-rotation)

Točivý moment a úhlové rozlišení

• Minimální točivý moment (rotace): 1 nNm
• Minimální točivý moment (oscilace): 0,2 nNm
• Maximální točivý moment: 230 mNm
• Rozlišení torze: 0,05 nNm
• Rozlišení úhlové odchylky: < 1 nrad

Rychlost a frekvenční rozsah

• Minimální úhlová rychlost: 0 rad/s
• Maximální úhlová rychlost:
  • 314 rad/s (3 000 ot/min) – konfigurace s 1 EC motorem
  • 628 rad/s (6 000 ot/min) – konfigurace se 2 EC motory
• Minimální frekvence: 2 × 10⁻⁸ Hz (teoretická hodnota)
• Maximální frekvence: 200 Hz

Normálová síla

• Rozsah normálové síly: 0,001 N až 50 N

Pokročilé funkce a rozšíření

• TruStrain™: součást dodávky
• DMA v režimu tahu, ohybu a tlaku: součást dodávky
• Připraveno pro axiálně-torzní DMA: ano
• Aktivní tepelný management motoru: ano
• Provedení s odkrytou opěrnou deskou: ano

Rozměry

• MCR 703 MultiDrive: 453 × 775 × 673 mm
• MCR 703 Space MultiDrive: 300 × 775 × 584 mm
• Elektronický box: 333 × 231 × 576 mm

Hmotnost

• Konfigurace s 1 EC motorem:
  • MCR 703 MultiDrive: 50 kg
  • MCR 703 Space MultiDrive: 52 kg
  • Elektronický box: 16 kg
• Konfigurace se 2 EC motory:
  • MCR 703 MultiDrive: 60 kg
  • MCR 703 Space MultiDrive: 62 kg
  • Elektronický box: 16 kg

Poznámky

• Minimální hodnoty točivého momentu a frekvence představují teoretické limity systému.
• Maximální úhlová rychlost závisí na zvoleném režimu měření a konfiguraci přístroje.
• Funkce DMA v režimu tahu, ohybu a tlaku jsou chráněny příslušnými patenty.
