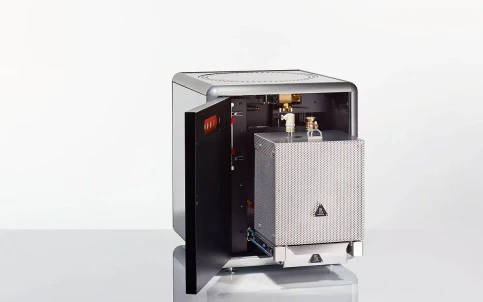

Elementar CHNS UNICUBE Elementární analyzátor

Elementar UNICUBE představuje šestou generaci mikroelementárních analyzátorů pro simultánní stanovení uhlíku, vodíku, dusíku a síry (CHNS) s volitelnou analýzou kyslíku a chloru. Přístroj je určen pro organické i mnoho typů anorganických kapalných a pevných vzorků a spolehlivě pokrývá navážky od submiligramových množství až po stovky miligramů. Díky patentovanému systému dávkování vzorků, vysokoteplotnímu spalování, technologii přímé teplotně programované desorpce (direct TPD) a robustní konstrukci nabízí mimořádnou přesnost, dlouhodobou stabilitu a maximální univerzálnost pro moderní elementární analýzu.

Klíčové vlastnosti

• Simultánní stanovení CHNS v jednom měření
• Volitelná analýza kyslíku (O) a chloru (Cl)
• Vhodný pro kapalné i pevné vzorky
• Rozsah navážek od submiligramových množství po stovky miligramů
• Dvojitý vertikální spalovací systém s teplotou až 1200 °C
• Technologie přímé teplotně programované desorpce (Direct TPD)
• Kompletní separace analytů bez překrývání píků
• Robustní konstrukce pro nepřetržitý provoz
• 10letá záruka na pec a TCD detektor
• Beznástrojová údržba pomocí Quick-Swap spojů
• Automatická detekce netěsností a pokročilá autodiagnostika
• Možnost integrace do LIMS
• Volitelný soulad s 21 CFR Part 11

Technické specifikace

• Stanovované prvky:
  • Uhlík (C)
  • Vodík (H)
  • Dusík (N)
  • Síra (S)
  • Kyslík (O, volitelně)
  • Chlor (Cl, volitelně)
• Režimy měření:
  • CHNS
  • CNS
  • CHN
  • CN
  • N
  • S
  • O
  • Cl
• Princip analýzy:
  • Vysokoteplotní spalování
  • Chromatografická separace pomocí Direct TPD
  • Detekce pomocí TCD, IR nebo elektrochemického detektoru

Systém dávkování vzorků

• Autosampler pevných vzorků:
  • 60 pozic
  • 80 pozic
  • 120 pozic
  • 240 pozic
• Autosampler pro kapalné vzorky:
  • 50 pozic pro 2mL vialky
  • Integrované promývání a odpadní vialka
• Dávkování kapalin:
  • Bezseptový vstupní port
  • Vyměnitelná mikrostříkačka
  • Automatická eliminace vzduchových bublin
  • Minimální dávkovací krok 24 nL

Spalovací systém

• Dvojitá vertikální pec
• Maximální teplota 1200 °C
• 48V bezpečnostní konstrukce
• Oddělené spalovací a redukční reaktory
• Křemenné spalovací trubice s dlouhou životností
• Automatická regulace výkonu pece
• Není nutné ochlazování při běžné údržbě
• Volitelné reaktory:
  • Kyslíkový reaktor s náplní carbon black
  • Chlorový reaktor s WO₃ náplní

Detektory

• Dvoukanálový TCD detektor
• Odolná konstrukce proti kyslíku
• Termistorový systém
• 10letá záruka
• Volitelné detektory:
  • SO₂ specifický IR detektor
  • CO specifický IR detektor
  • Kombinovaný CO/SO₂ IR detektor
  • Elektrochemický detektor chloru

Měřicí rozsahy

• C:
  • 0–14 mg absolutně
  • 0–100 %
  • až 50 mg v CN režimu
• H:
  • 0–2 mg absolutně
  • 0–100 %
• N:
  • 0–10 mg absolutně
  • 0–100 %
• S:
  • 0–3 mg absolutně
  • 0–100 %
• O:
  • 0–6 mg absolutně
  • 0–100 %
• Cl:
  • 0–1.2 mg absolutně
  • 0–100 %
• Mez detekce:
  • <50 ppm (TCD)
• Přesnost:
  • <0.1 % absolutně pro homogenní vzorky

Výkon systému

• Doba analýzy CHNS:
  • přibližně 7 minut
• Kalibrace:
  • Vícebodová
  • Víceúrovňová
  • Nezávislá na matrici

Software

• Proprietární software Elementar
• Automatická kontrola netěsností
• Pokročilá autodiagnostika
• Automatické uspání a probuzení systému
• Statistické výpočty
• Monitoring servisních intervalů
• Integrace do LIMS
• Volitelný soulad s 21 CFR Part 11
• Automatické načítání dat z laboratorních vah

Provozní požadavky

• Nosný plyn:
  • Helium
  • Argon (volitelně)
  • Formovací plyn (volitelně)
  • Syntetický vzduch (volitelně)
• Spotřeba kyslíku:
  • cca 0.05 l na analýzu
• Požadované plyny:
  • Nosný plyn
  • Kyslík

Rozměry a hmotnost

• Rozměry (Š × H × V): 48 × 55 × 57 cm
• Hmotnost: cca 70 kg
• Napájení:
  • 100/120/220/230/240 V
  • 50/60 Hz
• Příkon: 1.5 kW

Typické aplikace

• Organické látky
• Farmaceutické materiály
• Petrochemické produkty
• Polymery
• Biomasa
• Potraviny a krmiva
• Půdy a sedimenty
• Chemické suroviny
• Paliva
• Environmentální vzorky
• Výzkum materiálů
