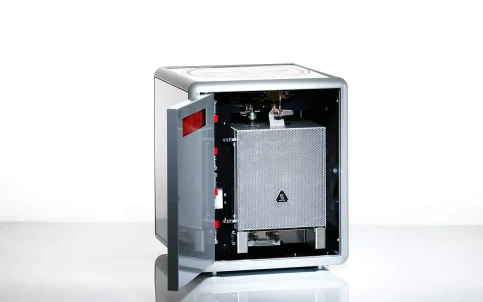

Elementar CHNS-O-Cl vario EL cube Elementární analyzátor

Elementar vario EL cube je inovativní mikro až semi-makro elementární analyzátor určený pro simultánní stanovení uhlíku, vodíku, dusíku a síry (CHNS) s volitelnou analýzou kyslíku, chloru a celkového anorganického uhlíku (TIC) v pevných vzorcích. Díky nejširšímu dynamickému rozsahu navážek na trhu – od mikrogramových množství až po 1000 mg – kombinuje přesnost mikroanalýzy s výhodami velkých navážek. Přístroj je vhodný pro organické i řadu anorganických kapalných a pevných vzorků a nabízí maximální flexibilitu, robustnost a analytickou spolehlivost.

Klíčové vlastnosti

• Simultánní stanovení CHNS v jednom měření
• Volitelná analýza kyslíku (O), chloru (Cl) a TIC v pevných vzorcích
• Vhodný pro organické i anorganické kapalné a pevné vzorky
• Největší dynamický rozsah navážek mezi komerčními elementárními analyzátory
• Navážky od µg množství až po 1000 mg
• Dvojitý vertikální spalovací systém s teplotou až 1200 °C
• Patentovaná technologie separace plynů Advanced Purge & Trap (APT)
• Kompletní separace analytů bez překrývání píků
• Možnost použití helia i argonu jako nosného plynu
• 10letá záruka na pec i TCD detektor
• Beznástrojová údržba pomocí Quick-Swap spojů
• Automatická diagnostika a detekce netěsností
• Volitelný soulad s 21 CFR Part 11

Technické specifikace

• Stanovované prvky:
  • Uhlík (C)
  • Vodík (H)
  • Dusík (N)
  • Síra (S)
  • Kyslík (O, volitelně)
  • Chlor (Cl, volitelně)
  • TIC v pevných vzorcích (volitelně)
• Režimy měření:
  • CHNS
  • CNS
  • CHN
  • CN
  • N
  • S
  • O
  • Cl
  • TIC v pevných vzorcích
• Princip měření:
  • Vysokoteplotní spalování
  • Chromatografická separace pomocí APT technologie
  • Detekce pomocí TCD, IR nebo elektrochemického detektoru

Systém dávkování vzorků

• Autosampler pevných vzorků:
  • 60 pozic
  • 80 pozic
  • 120 pozic
• Autosampler pro kapalné vzorky:
  • 50 pozic pro 2mL vialky
  • Integrované promývání a odpadní vialka
• Dávkování kapalin:
  • Bezseptový vstupní port
  • Vyměnitelná mikrostříkačka
  • Eliminace vzduchových bublin
  • Minimální dávkovací krok 24 nL

Spalovací systém

• Dvojitá vertikální pec
• Maximální teplota 1200 °C
• 48V bezpečnostní konstrukce
• Oddělené spalovací a redukční reaktory
• Křemenné spalovací trubice s dlouhou životností
• Automatická regulace výkonu pece
• Údržba bez nutnosti ochlazení systému
• Volitelné reaktory:
  • Kyslíkový reaktor s náplní carbon black
  • Chlorový reaktor s WO₃ náplní

Separace plynů

• Advanced Purge & Trap (APT)
• Dynamicky vyhřívaný chromatografický systém
• Až 3 chromatografické kolony
• Kompletní separace všech analytů
• Bez chvostování a překrývání píků
• 100% výtěžnost analytů
• Separace N/C až 1:7000
• Separace S/C až 1:7000

Detektory

• Dvoukanálový TCD detektor
• Odolná konstrukce proti kyslíku
• Termistorová technologie
• 10letá záruka
• Volitelné detektory:
  • SO₂ specifický IR detektor
  • CO specifický IR detektor
  • Kombinovaný CO/SO₂ IR detektor
  • Elektrochemický detektor chloru

Měřicí rozsahy

• C:
  • 0–40 mg absolutně
  • 0–100 %
• H:
  • 0–3 mg absolutně
  • 0–100 %
• N:
  • 0–15 mg absolutně
  • 0–100 %
• S:
  • 0–6 mg absolutně
  • 0–100 %
• O:
  • 0–6 mg absolutně
  • 0–100 %
• Cl:
  • 0–1.2 mg absolutně
  • 0–100 %
• Mez detekce: <40 ppm (TCD)
• Přesnost: <0.1 % absolutně pro homogenní materiály

Výkon systému

• Doba analýzy: přibližně 3–4 minuty na prvek
• Kalibrace:
  • Vícebodová
  • Víceúrovňová
  • Nezávislá na matrici

Software

• Winvar software
• Automatická kontrola netěsností
• Pokročilá autodiagnostika
• Automatické uspání a probuzení systému
• Statistické výpočty
• Monitoring servisních intervalů
• Integrace do LIMS
• Volitelný soulad s 21 CFR Part 11
• Automatický přenos dat z laboratorních vah
• Archivace surových dat bez možnosti manipulace

Provozní požadavky

• Nosný plyn:
  • Helium
  • Argon (volitelně)
  • Formovací plyn (volitelně)
  • Syntetický vzduch (volitelně)
• Spotřeba kyslíku: cca 0.05 l na analýzu
• Požadované plyny:
  • Nosný plyn
  • Kyslík

Rozměry a hmotnost

• Rozměry (Š × H × V): 48 × 55 × 57 cm
• Hmotnost: cca 75 kg
• Napájení:
  • 100/110/200/230 V
  • 50/60 Hz
• Příkon: 1.8 kW

Typické aplikace

• Organické látky
• Chemické suroviny
• Petrochemické produkty
• Polymery
• Farmaceutické materiály
• Biomasa
• Potraviny a krmiva
• Půdy a sedimenty
• Environmentální vzorky
• Anorganické materiály
• Výzkum materiálů
