TOC při validaci čištění: principy, osvědčené postupy a časté chyby

Třetí díl naší série o praktické validaci čištění založené na hodnocení rizik ve farmaceutickém průmyslu.

Připomeňte si předchozí díly z této zajímavé série:

• První díl: Úvod do validace čištění: principy, rizika a regulační požadavky
• Druhý díl: Volba analytických metod při validaci čištění: TOC vs. HPLC vs. další techniky

Co je TOC? Podívejte se na krátké vysvětlení!

„Total Organic Carbon“ (TOC, celkový organický uhlík) je klíčový nástroj moderní validace čištění. Analýza TOC kvantifikuje množství uhlíku v organických molekulách a poskytuje rychlou, nespecifickou kontrolu toho, co po čištění zůstalo.

Přístupy k odběru vzorků

Robustní strategie validace čištění využívá různé techniky odběru, z nichž každá má své přednosti pro různé typy reziduí, povrchy a regulační požadavky:

Metoda finálního oplachu (Final Rinse Sampling)

Po dokončení čisticího cyklu v systému CIP (Clean-in-Place) se provede závěrečný oplach ultračistou vodou. Vzorek tohoto „finálního oplachu“ se odebere poté, co voda přišla do kontaktu se všemi čištěnými povrchy, a analyzuje se na TOC.
Tato metoda testuje rezidua, která byla z vybavení odstraněna proudem oplachové vody.

• ✅ Nejvhodnější pro: Posouzení celkové čistoty v uzavřených nebo rozsáhlých systémech (např. nádoby, potrubí nebo technologické linky), zejména tam, kde je přímý odběr z povrchu nepraktický.
• ⚠️ Omezení: Detekuje pouze rezidua rozpustná v oplachové vodě; nemusí odrážet znečištění v kritických nebo obtížně čistitelných místech.
• 🧪 Typická analýza: Přímá (NPOC) nebo diferenční (TC–IC) analýza TOC. Možné je i stanovení TN.

Stěr s elucí (Eluted Swab Sampling)

Stěr se použije k setření definované plochy povrchu zařízení (typicky 100 cm²), se zaměřením na místa nejvíce náchylná ke kontaminaci (těsnění, rohy, svary nebo obtížně čistitelná místa). Koncovka stěru se následně odlomí do vialky a extrahuje se vysoce čistou vodou nebo bezuhlíkovou chemikálií. Extrakt se poté analyzuje metodou TOC.

• ✅ Nejvhodnější pro: Cílené testování „worst-case“ nebo obtížně čistitelných míst, pro ve vodě rozpustná rezidua a čisticí prostředky.
• ⚠️ Omezení: Pokrývá pouze malou, přesně definovanou plochu (nevhodné pro celé systémy); výtěžnost závisí na technice odběru a rozpustnosti reziduí.
• 🧪 Typická analýza: Přímá (NPOC) nebo diferenční (TC–IC) analýza TOC. Možné je i stanovení TN.

Přímý stěr (Direct Swab Sampling)

K odběru definované plochy (typicky 100 cm²) se používá bezuhlíkový stěr (nejčastěji ze skelných vláken). Stěr se bez předchozí extrakce vkládá přímo do TOC analyzátoru pro pevné vzorky. Extrakce není nutná.

• ✅ Nejvhodnější pro: Oblasti, kde se pravděpodobně vyskytují lepivá, hydrofobní nebo ve vodě nerozpustná rezidua, případně tam, kde je výtěžnost extrakce nízká.
• ⚠️ Omezení: Odráží pouze oblast setřenou stěrem; vyžaduje laboratoř schopnou spalovat pevné stěry.
• 🧪 Typická analýza: Přímé spalování v modulu pro pevné vzorky (výsledek se obvykle uvádí jako TC)

Pro všechny metody: Vždy ověřujte výtěžnost na reprezentativních produktech/čisticích prostředcích a podle požadavků regulace zahrnujte procedurální slepé vzorky.

Moderní přístroje pro TOC (např. platformy Shimadzu) mohou podporovat a validovat všechny tři metody odběru, takže můžete svou validační strategii flexibilně přizpůsobit jakémukoli produktu nebo procesu.

Analytické přístupy

Při analýze TOC množství vzniklého CO₂ odpovídá celkovému obsahu uhlíku ve vzorku. Způsob, jakým je CO₂ generován, však závisí na typu uhlíku a použité analytické metodě:

• Organický uhlík se oxidací převádí na CO₂ — buď za vysoké teploty (spalování), nebo chemickou/UV úpravou v analyzátoru.
• Anorganický uhlík (např. uhličitany nebo hydrogenuhličitany) se uvolňuje jako CO₂ po okyselení a probublávání inertním plynem. Oxidace není potřeba.
• Podle toho, které kroky přípravy vzorku se provedou, analyzátor stanoví celkový uhlík (TC), anorganický uhlík (IC), nebo výpočtem (odečtením) celkový organický uhlík (TOC).

Po odběru vzorků závisí volba analytické metody na typu vzorku.

Analýza TOC kapalných vzorků (finální oplach, eluát získaný ze stěru)

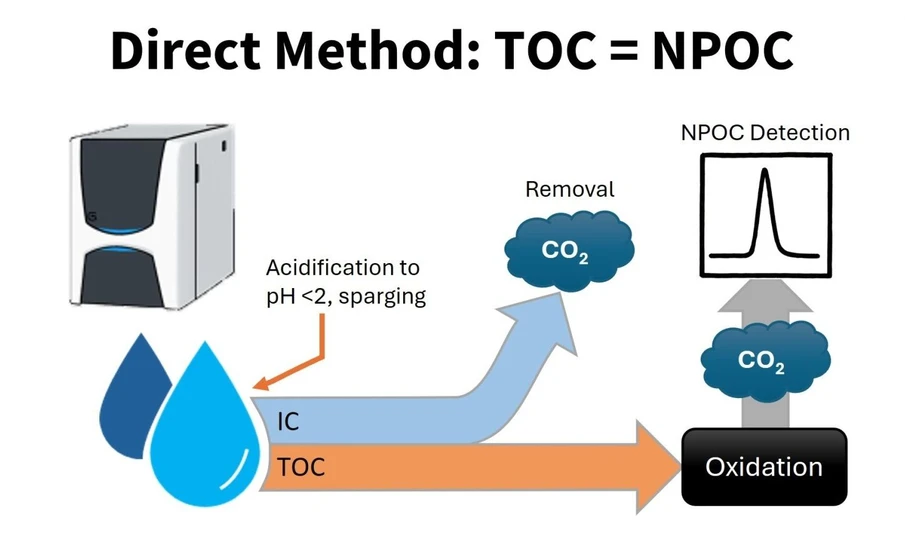

Přímá metoda (TOC = NPOC)

Shimadzu: TOC při validaci čištění: principy, osvědčené postupy a časté chyby

Kapalný vzorek se nejprve okyselí a probublá inertním plynem, aby se odstranil anorganický uhlík jako CO₂. Zůstane pouze organický uhlík, který nelze odstranit probubláváním inertním plynem (NPOC). Tato frakce se následně oxiduje na CO₂ a měří se přímo jako TOC.

🏆 Nejvhodnější pro rutinní vodné vzorky a extrakty ze stěrů. Metoda je rychlá, spolehlivá a umožňuje jednoznačné hodnocení rizika z pohledu regulace i kvality.

⚠️ Nedoporučuje se pro vzorky, které při probublávání  inertním plynem pění nebo uvolňují těkavé organické látky, protože může dojít ke ztrátě reziduí. Pro tyto případy použijte diferenční metodu.

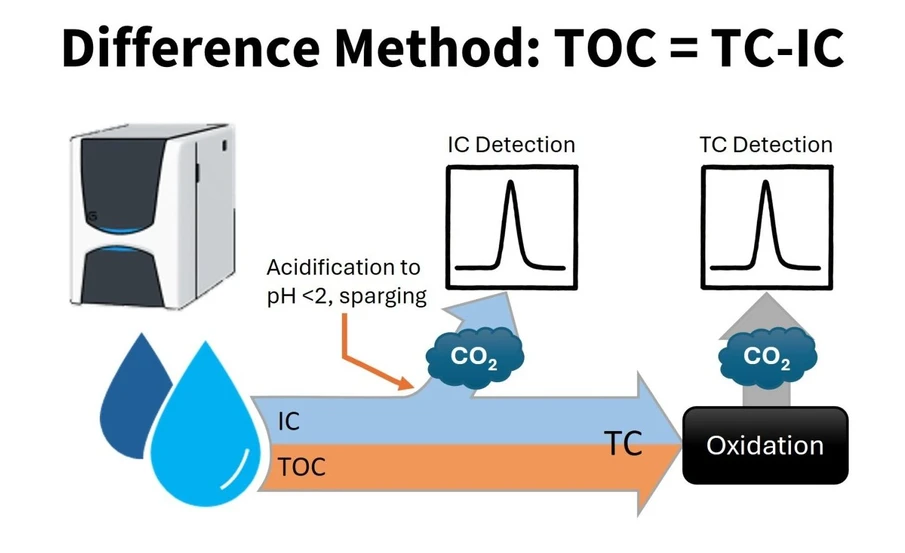

Diferenční metoda (TOC = TC − IC)

Shimadzu: TOC při validaci čištění: principy, osvědčené postupy a časté chyby

Celkový uhlík (TC) se měří v jedné alikvotě po oxidaci, při níž se organický i anorganický uhlík převádí na CO₂. V oddělené alikvotě se stanoví anorganický uhlík (IC) po okyselení a následném probublávání inertního plynu, přičemž se kvantifikuje vzniklý CO₂. Celkový organický uhlík (TOC) se poté vypočte jako rozdíl: TOC = TC − IC.

🧪 Nejvhodnější pro vzorky, u kterých probublávání inertního plynu vede k pěnění nebo ztrátám těkavých složek; v těchto případech poskytuje spolehlivější výsledky.

⚠️ Zahrnuje dvě měření, což zvyšuje riziko kumulace chyb.

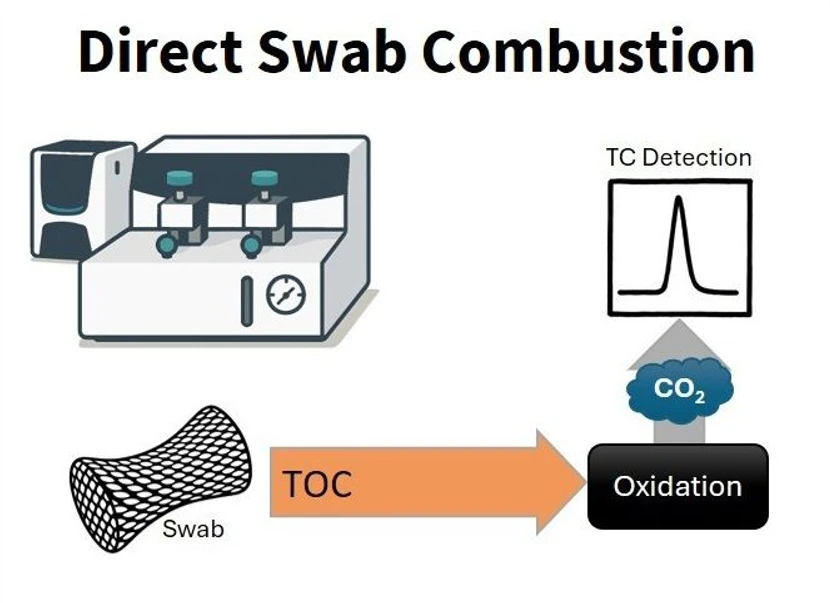

Přímé spalování stěru (Direct Swab Combustion)

Pro vzorky analyzované přímým spalováním stěru:

Shimadzu: TOC při validaci čištění - principy, osvědčené postupy a časté chyby

Stěr s odebranými rezidui se spaluje přímo v modulu pro pevné vzorky v analyzátoru, bez předchozí extrakce. Ve většině scénářů validace čištění se u reziduí na stěrech anorganický uhlík neočekává; proto se výsledek uvádí jako celkový uhlík (TC). Tento přístup pomáhá zachytit rezidua, která nelze plně získat kapalinovou extrakcí.

🔥 Zásadní pro získání a stanovení reziduí, která může klasická kapalinová extrakce přehlédnout.

⚠️ Vyžaduje analyzátor s možností měření pevných vzorků.

Viz video ukázka: Cleaning Validation by Direct Swab Combustion [YouTube]

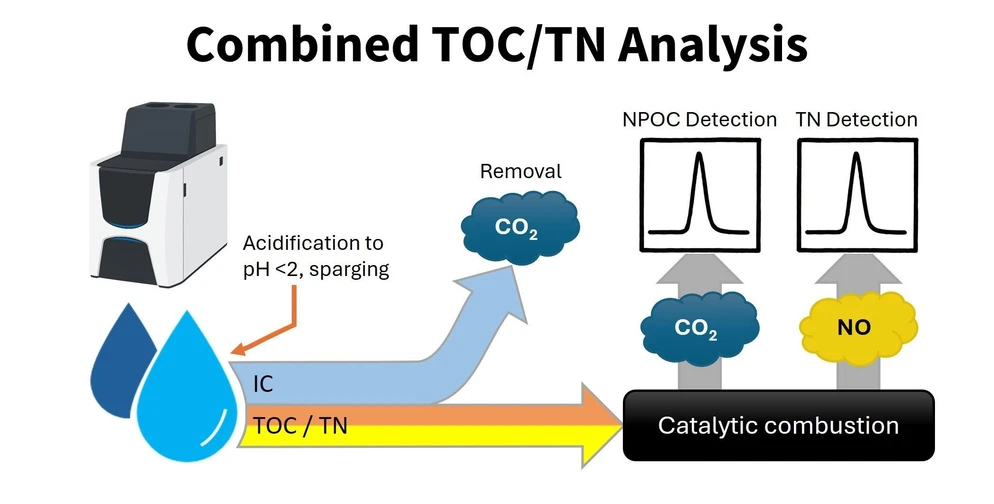

Analýza celkového dusíku TN (Total Nitrogen)

V pokročilých scénářích lze provádět analýzu celkového dusíku (TN), pokud je analyzátor vybaven katalytickým spalovacím systémem a modulem detekce TN. Toto měření se provádí pouze u kapalných vzorků, např. u vody z finálního oplachu.

Shimadzu: TOC při validaci čištění: principy, osvědčené postupy a časté chyby

Kapalný vzorek je zaveden do spalovacího systému, kde se oxidují organické sloučeniny dusíku a amoniak a redukují dusičnany a dusitany za vzniku oxidu dusnatého (NO). V plynné fázi NO reaguje s ozonem (O₃) za vzniku oxidu dusičitého (NO₂), který při návratu do nižšího energetického stavu vyzařuje světlo (chemiluminiscence). Intenzita tohoto světla je přímo úměrná celkovému dusíku (TN) ve vzorku.

🧬 Nejvhodnější pro současné stanovení organického uhlíku a celkového dusíku v kapalných vzorcích. Ideální pro sledování reziduí obsahujících uhlík i dusík — např. proteinů, peptidů nebo čisticích prostředků bohatých na dusík — v biotechnologiích nebo při výrobě proteinů.

⚠️ Vyžaduje katalytický spalovací analyzátor TOC s modulem detekce TN. Není dostupné pro režimy pevných vzorků (přímé spalování stěru).

Silné stránky a omezení TOC (a TN)

✅ Silné stránky TOC

• Dostatečná citlivost pro splnění typických regulačních limitů ve farmaceutickém průmyslu.
• Nespecifická metoda umožňující v jednom měření zachytit všechna rezidua obsahující uhlík.
• Nákladově efektivní přístup pro rutinní monitoring a porovnávání šarží.
• Jednoduchý a efektivní pracovní postup s minimální přípravou vzorků.
• Možnost nastavení více limitů v rámci jedné analýzy.

✅ Silné stránky TN

• Umožňuje posouzení celkového dusíku a podporuje validaci čištění pro proteiny/peptidy.

⚠️ Omezení TOC

• Detekuje pouze rezidua obsahující uhlík; rezidua bez uhlíku (soli, kovy) nezachytí.
• Neurčuje chemickou identitu reziduí.

⚠️ Omezení TN

• TN poskytuje pouze celkový dusík, nikoli identitu reziduí.
• TN je možné pouze v kapalinách a vyžaduje specifický modul přístroje.

Osvědčené postupy pro validaci čištění pomocí TOC a TN

✅ Zvolte správné přístupy k odběru vzorků

• Používejte finální oplach pro posouzení celkové čistoty systému, zejména u uzavřených nebo složitých zařízení, kde je přímý přístup omezený.
• Používejte stěrové metody (stěr s elucí nebo přímý stěr) pro cílené hodnocení „worst-case“ míst, obtížně čistitelných nebo vysoce rizikových oblastí.
• Kombinujte finální oplach a stěry pro komplexní program validace čištění. Tyto metody se vzájemně doplňují a poskytují přehled o kontaminaci jak na úrovni celého systému, tak lokálně.

🧪 Zvolte vhodnou analytickou techniku

• Používejte přímou metodu (TOC = NPOC) pro většinu rutinních kapalných vzorků na vodní bázi.
• Zvolte diferenční metodu (TC–IC) pro vzorky, které při probublávání inertním plynem pění nebo mohou ztrácet těkavé organické látky, protože v těchto případech poskytuje spolehlivější výsledky.
• Pro hydrofobní, lepivá nebo nerozpustná rezidua může přímé spalování stěru výrazně zvýšit výtěžnost.

✅ Zajistěte metodickou správnost a soulad s regulačními požadavky

• Vždy validujte výtěžnost s použitím skutečných reziduí a povrchů běžně se vyskytujících ve vašem procesu, nikoli pouze s obecnými standardy.
• Do pracovního postupu zahrňte procedurální slepé vzorky a pozitivní kontroly pro podporu průběžného zajištění kvality.
• ⚠️ Pamatujte: Validace vodního systému (USP <643>, Ph. Eur. 2.2.44) nenahrazuje přímou validaci čištění povrchů zařízení. Vždy dodržujte ICH Q2(R2), EU GMP Annex 15 a místní SOP.
• Pro účinné látky obsahující proteiny, peptidy nebo dusík kombinujte výsledky TN a TOC pro důkladný profil kontaminace, pokud váš přístroj umožňuje analýzu TN.
• Udržujte robustní analytickou kontrolu kvality: Používejte standardy, slepé vzorky, testy systémové způsobilosti a zajistěte důkladnou dokumentaci pro připravenost na audit a integritu dat.

TOC a TN: Nástroje pro moderní „lifecycle compliance“

Dnešní validace čištění vyžaduje flexibilní a robustní metody i digitální dohledatelnost napříč širokou škálou produktů a procesů. Analýza TOC, zejména v kombinaci s možností měření pevných vzorků a volitelným měřením TN, poskytuje kompletní a perspektivní řešení pro rutinní i náročné scénáře validace čištění.

Tento přístup pomáhá zajistit shodu, chrání integritu produktu a udržuje trvalý stav připravenosti na audit v měnícím se regulačním prostředí.

Závěr

TOC, zejména v kombinaci s přímým spalováním stěru a analýzou celkového dusíku, umožňuje rychlý, citlivý a komplexní monitoring reziduí v moderní validaci čištění.

Tento přístup poskytuje odborníkům na kvalitu a compliance nástroje k ověření čistoty, minimalizaci rizik a splnění aktuálních globálních standardů ve farmaceutické výrobě.

Těšte se na další, v pořadí čtvrtý článek! Zajímá vás, jak zajistit, aby byla vaše metoda TOC robustní, citlivá a plně „audit-ready“? V pokračování se zaměříme na validaci metod TOC v kontextu validace čištění, včetně studií výtěžnosti (recovery), systémové způsobilosti (system suitability) a regulačních očekávání.
