Systém Hypulse pro analýzu povrchů

Hloubkové profilování XPS pro tenké vrstvy, povlaky a vícevrstvé struktury

Systém pro analýzu povrchů Hypulse od společnosti Thermo Scientific doplňuje tradiční metody využívající iontový paprsek o technologii femtosekundové laserové ablace (fs-LA) a nabízí špičkové možnosti hloubkového profilování pomocí rentgenové fotoelektronové spektroskopie (XPS) pro tenké vrstvy, povlaky a vícevrstvé struktury.

Thermo Fisher Scientific: Hypulse Surface Analysis System

Hloubkové profilování fs-LA XPS umožňuje ještě přesnější, efektivnější a flexibilnější analýzu od povrchu až po hluboká rozhraní ve vzorku. To pomáhá optimalizovat výrobní procesy a vlastnosti technologicky významných materiálů a zařízení, vyvíjet nové multifunkční materiály a lépe porozumět příčinám selhání materiálů.

Objevte nové možnosti materiálové analýzy s fs-LA XPS

Fs-LA XPS poskytuje přesnou a spolehlivou analýzu povrchů a rozhraní bez rizika chemického poškození vzorku. Díky této pokročilé technice můžete rychle, efektivně a přesně analyzovat technologicky významné materiály a zařízení a získat hlubší poznatky o jejich struktuře.

Systém Hypulse je navržen s důrazem na přesnost a umožňuje studovat komplexní vrstvy různých materiálů při zachování jejich chemického složení během analýzy. Ať už pracujete v oblasti elektroniky, metalurgie nebo povrchových úprav, systém Hypulse poskytuje rychlou, detailní a přesnou analýzu.

Více se dozvíte v brožuře "Exploring the surface in depth with XPS analysis"

Revoluce v hloubkovém profilování pomocí XPS pro výzkum materiálů

Přesná a efektivní chemická analýza je zásadní pro výzkumné laboratoře v oblasti materiálových věd, pro akademické instituce i průmyslová odvětví, jako je výroba polovodičů, polymerní inženýrství, vývoj povlaků nebo vývoj nových multifunkčních materiálů.

Tradiční metody hloubkového profilování XPS založené na paprsku iontů mohou u některých materiálů vést k nepřesným výsledkům, které neodpovídají skutečnému složení vzorku.

Podívejte se na záznam webináře "Explore damage-free XPS depth profiling with the Hypulse Surface Analysis System"

Výhody systému Hypulse Surface Analysis

Vyšší přesnost analýz

Díky kombinaci leptání jednoatomovým iontovým paprskem, leptání klastrovým iontovým paprskem a hloubkového profilování fs-LA dokáže systém Hypulse poskytovat přesné výsledky u širšího spektra materiálů, než bylo dosud možné.

Zvýšení produktivity

Hloubkové profilování umožňuje provést více hloubkových profilů ve stejném čase, který je potřeba pro analýzu jednoho vzorku pomocí iontového leptání.

Komplexnější porozumění materiálům

Systém Hypulse vám pomůže měřit hloubkové profily, které sahají do vzorku hlouběji než 10 μm. Vrstvy uložené hluboko ve vzorku, jejichž analýza by byla časově náročná, lze pomocí fs-laserové ablace snadno zpřístupnit.

Optimalizace pro různé typy materiálů

Namísto volby mezi různými typy iontů lze parametry laseru přizpůsobit konkrétnímu materiálu, což usnadňuje analýzu složitých kompozitních vzorků.

Klíčové vlastnosti systému Hypulse

Integrovaný fs-laserový ablační systém

Systém je postaven na plně integrovaném femtosekundovém laseru o vlnové délce 1030 nm a vysoce kvalitní optice. Laser je zaostřen na místo analýzy a jeho výkon lze řídit pomocí softwaru Thermo Scientific Avantage Software. Přístroj je klasifikován jako laser třídy 1, takže nevyžaduje speciální bezpečnostní opatření.

Iontový zdroj MAGCIS

Součástí systému je standardně duální iontový zdroj (Thermo Scientific MAGCIS Dual Beam Ion Source). Automatická optimalizace zdroje a řízení plynů zajišťují vysoký výkon a reprodukovatelnost experimentů.

Pragolab: Iontový zdroj MAGCIS

Vysoce výkonná povrchová analýza

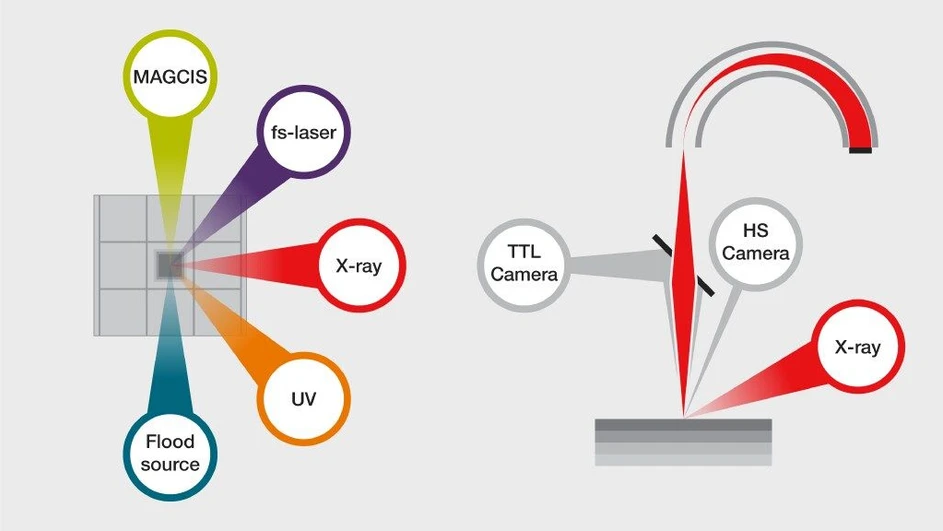

Hypulse je vysoce výkonný XPS systém a zahrnuje i další analytické techniky, jako jsou REELS a ISS, které umožňují získat maximum informací ze vzorku.

Pragolab: Vysoce výkonná povrchová analýza

Analýza izolantů pomocí XPS

Patentovaný zdroj s dvojitým paprskem kombinuje iontové paprsky s nízkou energií s elektrony o velmi nízké energii (méně než 1 eV), čímž zabraňuje nabíjení vzorku během analýzy. Odpadá tak nutnost kalibrace náboje a analýza izolantů je jednodušší a spolehlivější.

Pragolab: Analýza izolantů pomocí XPS

Volitelné držáky vzorků

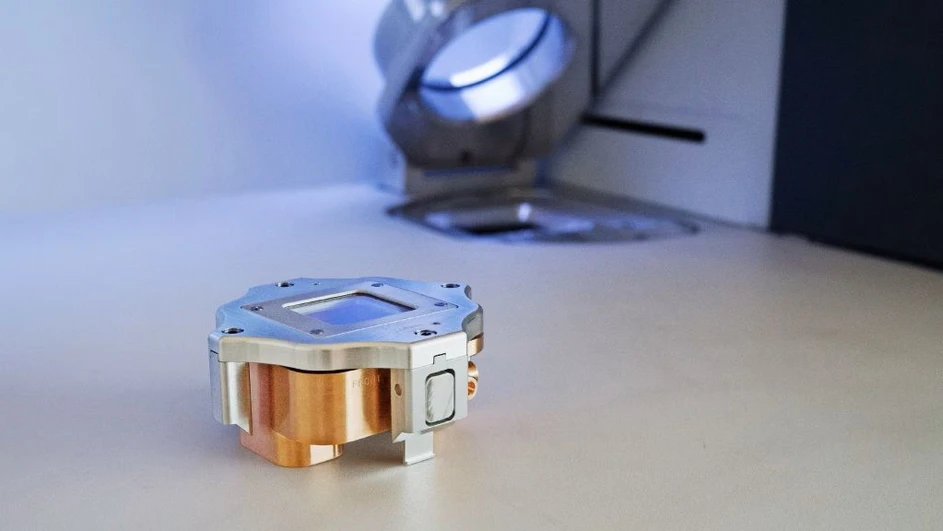

Systém lze rozšířit o specializované držáky pro úhlově rozlišené XPS, měření předpětí vzorku, ohřev vzorků nebo přenos v inertní atmosféře z „gloveboxu“.

Pragolab: Volitelné držáky vzorků

Software Avantage

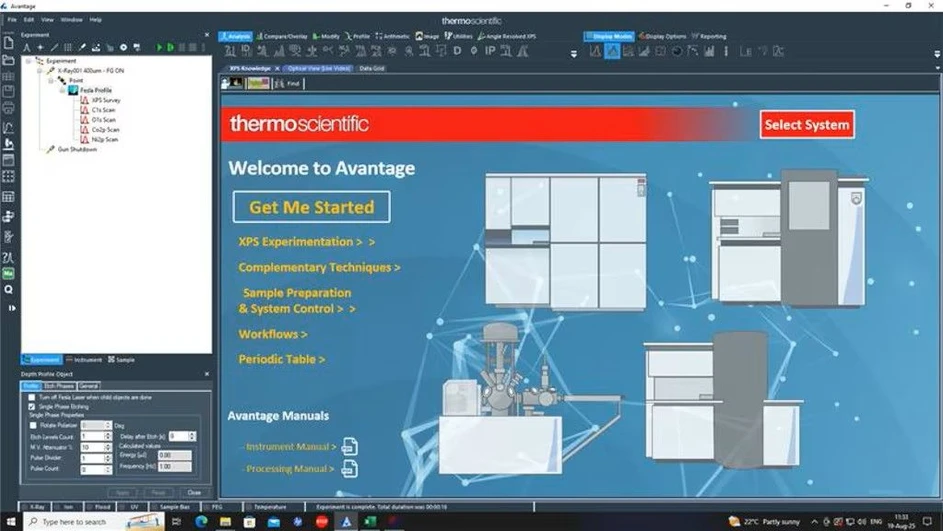

Řízení přístroje, zpracování dat i reporting probíhají v softwaru Avantage. Součástí je modul Knowledge View s návody a referenčními materiály, které uživatele provádějí analýzou.

Pragolab: Software Avantage

Pracovní postup korelačního XPS zobrazování a povrchové analýzy

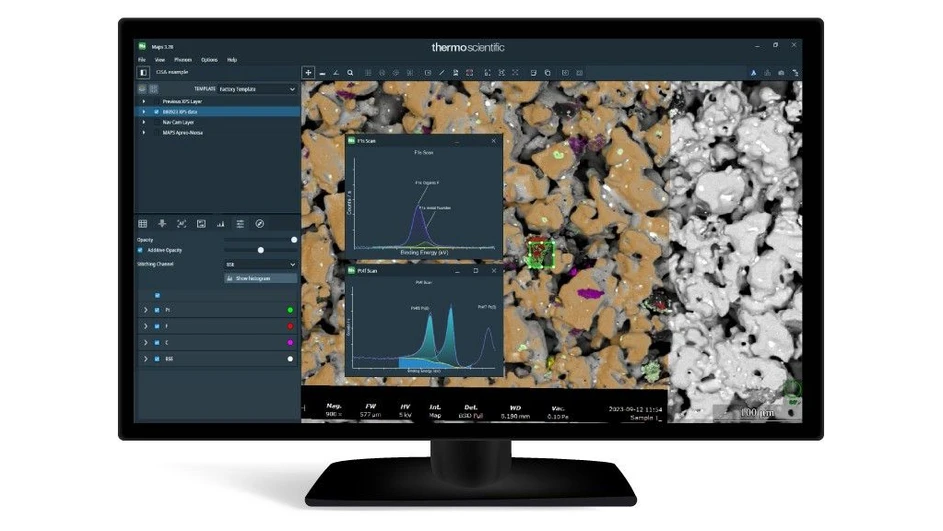

Propojte data z XPS se snímky z SEM pomocí pracovního postupu korelačního zobrazování a povrchové analýzy (CISA) s využitím softwaru Thermo Scientific Maps.

Pragolab: Software Maps

Technické specifikace

• Typ analyzátoru: 180°, dvojitě fokusující hemisférický analyzátor se 128kanálovým detektorem
• Zdroj rentgenového záření: Monochromatický, mikro-fokusovaný, nízkovýkonový Al Kα zdroj
• Velikost rentgenového svazku: 10 až 400 μm (nastavitelná v krocích po 5 μm)
• Laserový ablační systém
  • Plně integrovaný femtosekundový laser (fs) s vlnovou délkou 1030 nm
  • Nastavitelná energie pulzu až do 1 mJ
  • Počítačem řízené tlumení pro zajištění optimálních podmínek ablace
  • Modul pro zobrazování svazku pro kalibraci a zarovnání systému
• Hloubkové profilování ionty: Duální iontový zdroj MAGCIS
• Další zahrnuté analytické metody
  • Bipolární napájení analyzátoru a přívod helia pro iontovou rozptylovou spektroskopii (ISS)
  • Vysokonapěťové rozšíření pro elektronový flood zdroj
  • REELS (spektroskopie ztrát energie odražených elektronů)
• Maximální plocha vzorku: 60 × 60 mm
• Maximální tloušťka vzorku: 20 mm
• Vakuový systém: Dvě turbomolekulární vývěvy s automatickou titanovou sublimační vývěvou a podpůrnou předpumpou
• Volitelné příslušenství
  • UV fotoelektronová spektroskopie (UPS)
  • Modul naklápění vzorku
  • NX modul pro ohřev vzorku
  • Modul pro měření předpětí vzorku
  • Modul pro vakuový transfer vzorků
