Anton Paar XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr

Koncepce TruBeam™ systému XRDynamic 500 kombinuje velký poloměr goniometru, evakuovanou dráhu paprsku a plně automatizovanou změnu geometrie rentgenové optiky/paprsku. Měření spektra vzorků s různými konfiguracemi přístrojů za pomoci intuitivního softwaru s optimalizovanými pracovními postupy. Dosažení nejlepšího rozlišení ve své třídě (FWHM <0.021° for 1st LaB₆ standard peak) se standardní Bragg-Brentanovou konfigurací. Skvělý poměr signálu k šumu s až o 50 % nižším pozadím měření a minimálním parazitickým rozptylem ve vzduchu. Rychlá změna konfigurace pro optimalizované neambientní experimenty XRD nebo měření SAXS s kvalitou specializovaného přístroje SAXS.

Minimalizujte své pracovní vytížení

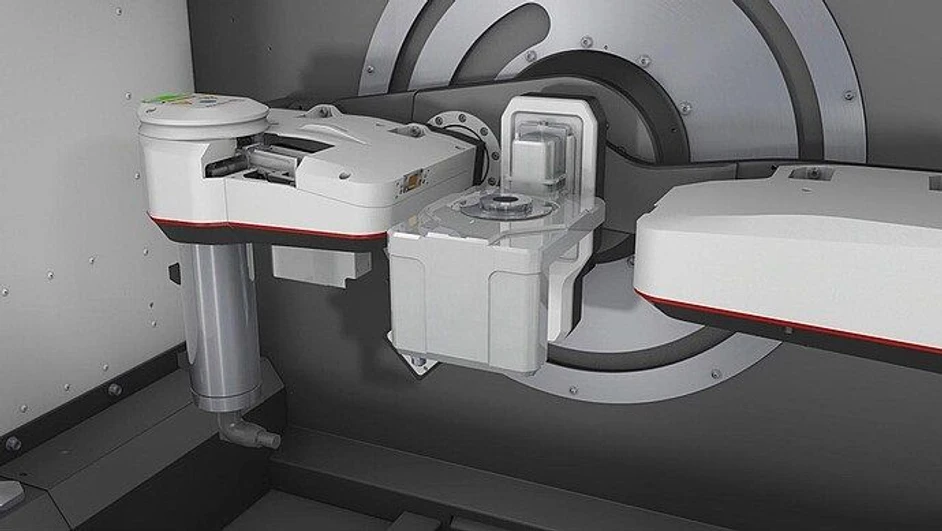

Více drah paprsků

• Jedním kliknutím můžete přepínat až mezi 3 geometriemi paprsku
• Spouštějte postupně různá měření bez zásahu uživatele
• Ušetřete čas: Zvyšte využití přístroje až o 50 %

Výzva: U mnoha difraktometrů vyžaduje každá geometrie měření výměnu dílů uživatelem. Postupné provádění dvou zcela odlišných typů měření je možné pouze po otevření přístroje a následné ruční změně konfigurace.

Řešení: Přepínejte až mezi 3 geometriemi paprsku kliknutím na tlačítko (k dispozici pro jakýkoli typ použité rentgenové trubice) díky motorizované optice. Unikátní osa náklonu zdroje umožňuje přesné a automatické vyrovnání každé geometrie.

Výhoda: Automatické přepínání až mezi 3 geometriemi paprsku umožňuje provádět zcela odlišné typy měření postupně na různých (nebo stejných) vzorcích bez nutnosti výměny dílů nebo jakéhokoli zásahu uživatele. Užijte si až o 50 % delší provozuschopnost přístroje díky spouštění komplexních dávek měření přes noc a o víkendech bez jakéhokoli zásahu uživatele.

Anton Paar - Anton Paar XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr a1.jpg

Automatizovaná optika

• Automatizace veškeré optiky
• Více efektivity, méně chyb
• Vysoce kvalitní data pro každého uživatele

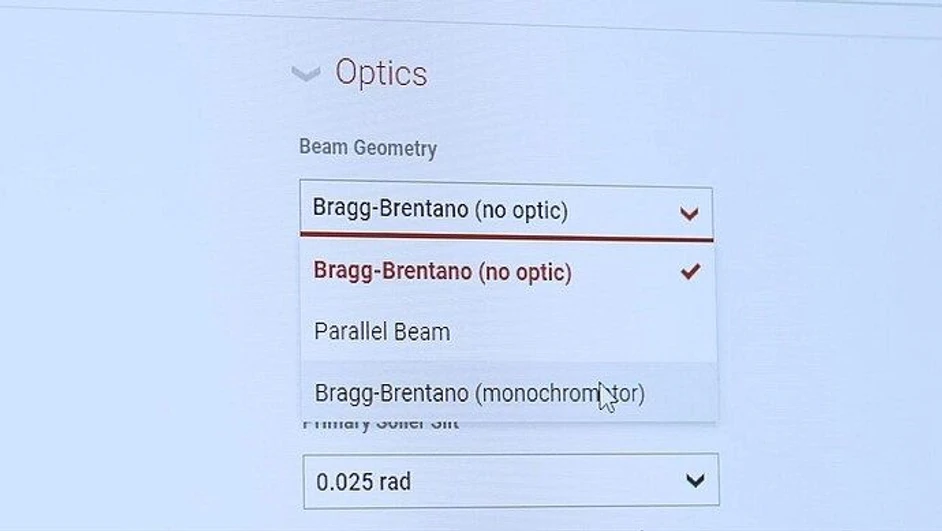

Výzva: Výběr správné optiky často znamená výměnu komponent a ruční aktualizaci konfigurace měření v měřicím softwaru. To je časově náročné, může to vést k chybám a nezkušení uživatelé mohou rutinně shromažďovat vysoce kvalitní data XRD jedině pod dohledem nebo po rozsáhlém školení.

Řešení: Plná automatizace všech optických komponent v dráze paprsku umožňuje změnu konfigurace přístroje jediným kliknutím. Není nutná žádná fyzická výměna dílů ani zásah uživatele.

Výhoda: Ušetřete čas a snižte pravděpodobnost chyb uživatelů automatickým přepnutím na správnou optiku a rozpoznáním aktuální konfigurace. Nastavení měření je intuitivní a jednoduché i pro uživatele, kteří nemají s XRD zkušenosti.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Automatické seřízení

• Automatické seřízení přístroje bez nutnosti servisní prohlídky
• Dokonalé automatické seřízení pro každou konfiguraci měření
• Automatické vyrovnání každého vzorku

Výzva: Seřízení difraktometru, zejména rentgenové optiky, vyžaduje odborné znalosti nebo dokonce servisní prohlídku. Vyrovnání vzorků může být pro nezkušené uživatele obtížné.

Řešení: Plně automatizované rutiny seřízení přístroje umožňují kdykoli provést automatické seřízení přístroje. Pro každý vzorek lze použít rutiny automatického vyrovnání vzorku.

Výhoda: Zrušte servisní prohlídku a nechte přístroj, ať se seřídí sám. Zajistěte, aby byl přístroj (a vzorek) vždy dokonale seřízen, abyste získali data nejvyšší kvality, maximálně využili provozuschopnost a snížili náklady na vlastnictví.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Intuitivní používání

• Intuitivní, optimalizované pracovní postupy měření
• Snadné použití pro začátečníky i odborníky
• Méně času na školení uživatelů

Výzva: Konvenční difrakční systémy se často jeví jako složitá pole mnoha komponent, která mohou začínající uživatele odrazovat. Zkušení uživatelé možná budou muset strávit mnoho času nastavováním plánů měření a konfigurací přístrojů, což odvádí pozornost od důležitějších úkolů.

Řešení: XRDynamic 500 a řídicí software XRDdrive díky inteligentní automatizaci hladce kombinují jednoduché ovládání přístroje a intuitivní pracovní postupy s právě tolika detaily, kolik jich chcete a potřebujete.

Výhoda: Využívejte efektivní pracovní postupy, které maximalizují výhody automatizace XRDynamic 500. Software, který provede uživatele měřeními, umožňuje odborníkům i nováčkům pracovat tak, jak chtějí, a přitom vždy důvěřovat kvalitě dat ve své třídě.

Anton Paar - Anton Paar XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr a4.jpg

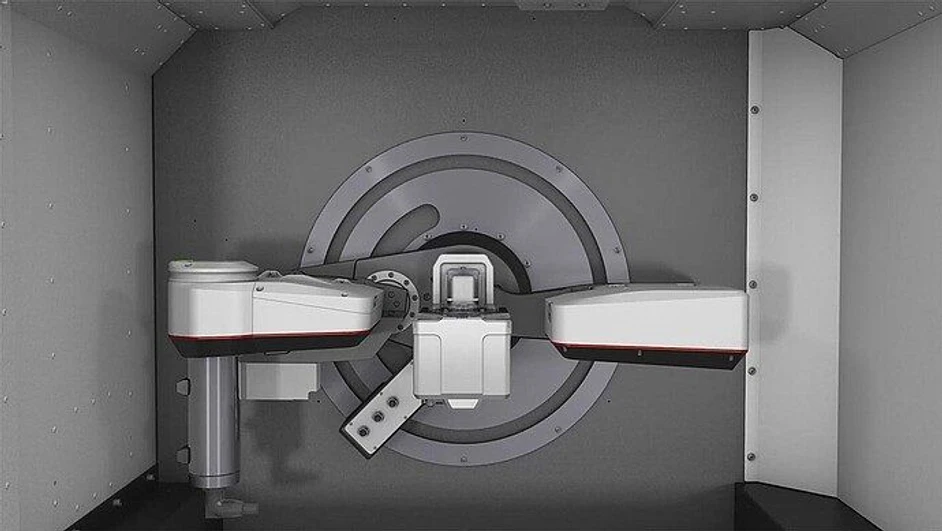

Vynikající kvalita dat

TruBeam™

• Nový koncept paprsku přináší vždy dokonalý paprsek
• Nejlepší kvalita dat ve své třídě
• Maximální účinnost měření

Výzva: Jak zajistit, abyste vždy pracovali s optimální konfigurací paprsku a přístroje, aniž byste museli obětovat kvalitu dat nebo čas měření?

Řešení: Unikátní koncept TruBeam™ spojuje do jednoho kompletního balíčku rentgenový zdroj Primux 3000, velký poloměr goniometru a evakuovanou optiku, automatické přepínání geometrie paprsku a konfiguraci optiky a automatické zarovnání přístroje a vzorku.

Výhoda: Každý uživatel vždy dosáhne vynikajícího výkonu měření pro každý vzorek a profituje z vyššího rozlišení, více možností a vyšší efektivity.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

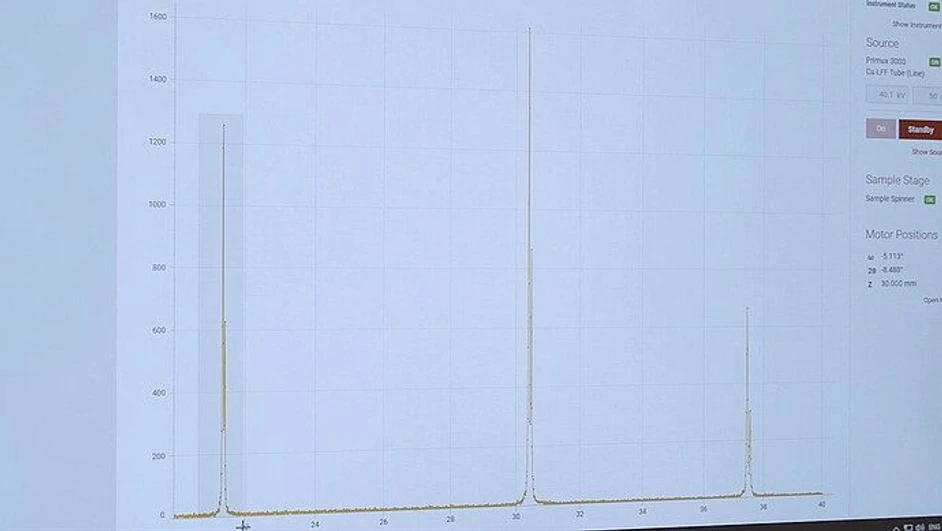

Vynikající rozlišení

• O >20 % lepší rozlišení měření
• Špičkové rozlišení ihned po vybalení – není nutná žádná drahá optika
• Velký poloměr goniometru jako standard

Výzva: Mnoho difraktometrů nabízí poloměr měření 240–300 mm, což může omezit maximální dosažitelné rozlišení bez použití drahé optiky. Musíte dělat kompromisy, které s sebou nesou ztrátu intenzity.

Řešení: XRDynamic 500 nabízí standardně větší poloměr goniometru (360 mm nebo 400 mm), s evakuovanou optikou a malou velikostí pixelu detektoru.

Výhoda: Ve srovnání s běžnými difraktometry poskytuje XRDynamic 500 o 20 % lepší rozlišení měření pro standardní měření Bragg-Brentano bez kompromisů na měřené intenzitě díky evakuované dráze paprsku.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Maximální poměr signálu k šumu

• Bezkonkurenční poměr signálu k šumu
• Snižte pozadí měření o 50 %
• Odstraňte účinky rozptylu vzduchu

Výzva: Aby se dosáhlo dobrého poměru signálu k šumu, a tedy vynikající kvality dat, musí se měření obvykle provádět s dlouhými početními časy.

Řešení: Využijte výhod evakuované optiky, která zabraňuje parazitnímu rozptylu vzduchu, s možností plně evakuované dráhy paprsku od zdroje k detektoru.

Výhoda: Snižte pozadí měření o 50 % a profitujte z bezkonkurenčního poměru signálu k šumu pro nejlepší kvalitu dat a kratší dobu měření.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Rychlost měření

• Vysoká kapacita vzorků a vynikající kvalita dat
• Režimy měření s vysokou intenzitou
• Rychlejší pracovní postupy prostřednictvím inteligentní automatizace

Výzva: U mnoha přístrojů je kvalita dat na úkor rychlosti měření.

Řešení: XRDynamic 500 nabízí vynikající kvalitu dat a intenzitu primárního paprsku po celou dobu bez ohledu na konfiguraci měření, a to díky TruBeam™. Kromě toho je k dispozici automatizace různých pracovních postupů, jako je změna konfigurace přístroje a postupy vyrovnávání.

Výhoda: Zkraťte dobu měření, aniž byste museli obětovat kvalitu dat, abyste zvýšili kapacitu vzorků. Inteligentní automatizace znamená méně času stráveného sezením před přístrojem a více času na to, co je důležité.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Kvalitní komponenty

Zdroj RTG záření

• Výkonný zdroj Primux 3000 ideální pro XRD a SAXS
• Výměna rentgenové trubice během několika minut
• Maximální intenzita primárního paprsku za všech podmínek

Výzva: Vždy pracovat s optimální anodou rentgenové trubice není snadné, protože výměna rentgenové trubice je často složitá. Při práci s různými rentgenovými optikami bývá také nutné obětovat intenzitu primárního paprsku kvůli neoptimálnímu vyrovnání zdroje a optiky.

Řešení: Inteligentní konstrukce rentgenového zdroje Primux 3000 umožňuje v případě potřeby rychlou výměnu rentgenové trubice. Automatické vyrovnání všech kombinací všech zdrojů a optik je možné.

Výhoda: Postarejte se o problémy, jako je fluorescence vzorku u zdroje. Vyměňte rentgenku, proveďte automatické vyrovnání a následně nové měření s novou vlnovou délkou za <15 min. Vždy si užívejte maximální intenzitu primárního paprsku díky přesnému vyrovnání všech geometrií měření.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

RTG optika

• Vícevrstvá optika s vysokou intenzitou
• Geometrie paralelních a zaostřovacích paprsků
• Monochromátory pro maximalizaci poměru signálu k šumu

Výzva: Pro určité vzorky nebo aplikace je zapotřebí optika tvarující paprsek (paralelní nebo zaostřovací paprsek). Kromě toho mohou být zapotřebí monochromátory k potlačení píků Kβ a redukci pozadí měření.

Řešení: Do motorizovaného optického zásobníku lze namontovat různé vícevrstvé monochromátory, paralelní paprsky a zaostřovací optiku a vybrat je jediným kliknutím. Přesné automatické vyrovnání každé optiky je realizováno pomocí optimalizovaného úhlu náběhu. Speciální vícevrstvá optika Ni/C nabízí vlastní filtraci Kβ pro zdroje Cu a Co.

Výhoda: Využijte nejvyšší možnou intenzitu se všemi optickými prvky a zkraťte dobu měření. Vynikající poměr signálu k šumu a vynikající rozlišení zajišťují nejvyšší kvalitu dat.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Detektory

• Nejnovější technologie pixelového detektoru v režimech 0D nebo 1D
• Malá velikost pixelu pro vysoké rozlišení
• Filtrování energie

Výzva: Vysoce kvalitní data XRD vyžadují detektor, který poskytuje vynikající rozlišení a poměr signálu k šumu.

Řešení: Detekční jednotky Pixos založené na špičkové technologii počítání fotonů od společnosti Advacam umožňují měření v režimech 0D nebo 1D. XRDynamic 500 nabízí výběr senzorů Si nebo CdTe, které pokrývají všechny vlnové délky, umožňují aktivní filtrování energie a mají nejmenší velikost pixelu na trhu (55 µm x 55 µm).

Výhoda: V kombinaci se zvětšeným poloměrem goniometru XRDynamic 500 zlepšuje malá velikost pixelu detektorů maximální rozlišení měření se všemi vlnovými délkami. Detekční jednotky Pixos také nabízejí vynikající energetické rozlišení (s inteligentním filtrováním energie), linearitu a účinnost.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

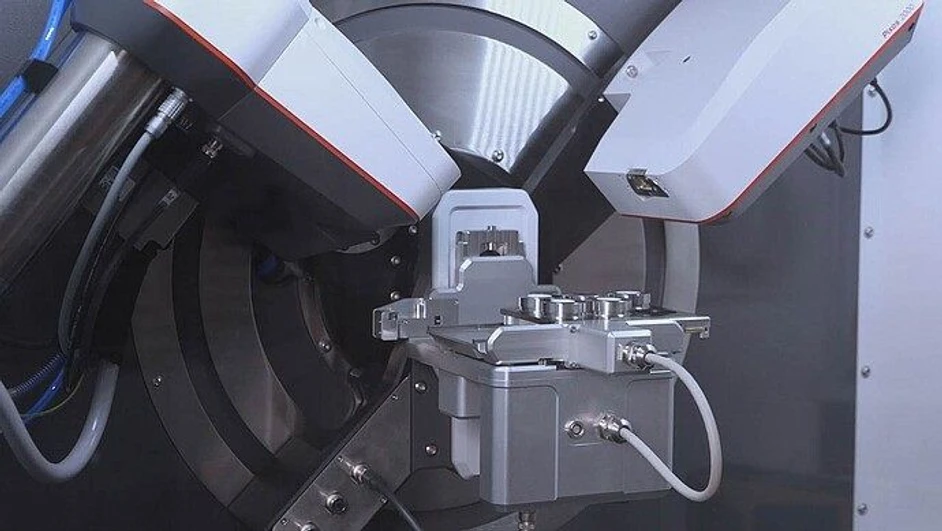

Flexibilita

Platformy pro vzorky

• Flexibilita ve všech aplikacích
• Autosamplery pro vysokou kapacitu
• Vynikající polohová stabilita

Výzva: Požadavky na zpracování různých aplikací závisí na tom, zda jsou k dispozici vhodné platformy pro vzorky.

Řešení: Všestranné platformy pro vzorky umožňují měření při odrazu a/nebo transmisi práškových nebo pevných vzorků s dostupnými autosamplery.

Výhoda: Různé typy vzorků lze měřit pomocí široké škály platforem pro vzorky. Rozpoznávání komponent umožňuje, aby každá platforma pracovala v režimu Plug & Play a rychle zvládla všechny aplikace.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Držáky vzorků

• Široká škála držáků vzorků
• Řešení pro všechny typy vzorků
• Optimalizované držáky pro slabě se rozptylující a citlivé materiály

Výzva: Skutečný víceúčelový difraktometr musí zvládnout všechny typy požadavků na vzorky.

Řešení: Široký sortiment držáků vzorků  znamená, že je k dispozici držák vzorků pro všechny typy vzorků – prášky, pevné látky, filmy, vlákna, gely, pasty nebo kapaliny.

Výhoda: Profitujte z toho, že vždy pracujete s držákem vzorku optimalizovaným pro daný vzorek při odrazu nebo transmisi. XRDynamic 500 nabízí řešení pro organické i anorganické vzorky, a dokonce i pro vzorky citlivé na vzduch nebo vlhkost.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Neambientní XRD

• Neambientní XRD snadno
• Funkce Plug & Play platformy
• Integrovaná jednotka regulace teploty (CCU) pro všechny platformy

Výzva: Nastavení neambientního XRD experimentu může být složité a časově náročné. Pro připojení k externím řídicím jednotkám je obvykle nutné do krytu přístroje přivést mnoho kabelů a hadic.

Řešení: Využívejte funkci Plug & Play neambientní platformy s jedinou vestavěnou řídicí jednotkou CCU, která pracuje se všemi neambientními platformami Anton Paar. Využijte výhod pohodlných přípojek v krytu přístroje pro všechny neambientní požadavky.

Výhoda: S XRDynamic 500 jsou neambientní XRD experimenty stejně snadné jako provádění jakéhokoli jiného měření, takže můžete okamžitě změnit konfiguraci na neambientní. Vestavěná řídicí jednotka CCU snižuje nepořádek a eliminuje potřebu více řídicích jednotek pro různá neambientní příslušenství.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

SAXS

• Data SAXS v kvalitě samostatného přístroje
• Úplně evakuovaná dráha paprsku od zdroje k detektoru
• q_min až 0,05 nm⁻¹

Výzva: Měření maloúhlového rozptylu rentgenových paprsků (SAXS) na difraktometru mohou obvykle poskytnout data pouze v omezené kvalitě. Pro skutečné vysoce kvalitní měření SAXS je zapotřebí speciální přístroj.

Řešení: Kombinace přístroje XRDynamic 500 s modulem EVAC nabízí plně evakuovanou dráhu paprsku a vyhrazenou optiku SAXS, která dosahuje hodnoty qmin 0,05 nm⁻¹.

Výhoda: Profitujte ze skutečných měření SAXS na difraktometru. K získání dat XRD a SAXS nejvyšší kvality stačí pouze jeden přístroj.

Anton Paar: XRDynamic 500 automatizovaný víceúčelový práškový rentgenový difraktometr.

Technické specifikace

Zdroj RTG záření

• Typ zdroje: Primux 3000
• Rentgenový generátor:  Až 3 kW
• Napětí/proud trubice: 20 kV až 60 kV / 2 mA až 50 mA

Goniometr

• Konfigurace: Vertikální geometrie Theta/Theta
• Poloměr měření: 360 nebo 400 mm
• Maximální použitelný úhlový rozsah: -95° – 162,5° 2theta
• Minimální interval: 0,0001°
• 2theta linearita: ≤0,01°
• Maximální úhlová rychlost: 15°/s
• Maximální úhlové rozlišení: 0.021° (FWHM of 1st LaB₆ peak)

Platformy pro vzorky a doplňky

Ambientní platformy pro vzorky

• Fixní platforma pro vzorky
• Platforma odstředivky na vzorky (odraz/transmise)
• Platforma XY (s možností autosampleru)
• Platforma odstředivky na kapiláry
• Modul EVAC

Neambientní doplňky    HTK 1200N

• HTK 16N/2000N
• HTK 1500
• TTK 600
• XRK 900
• CHC plus⁺
• BTS 150/500

Detektory

Polovodičové hybridní pixelové detektory:

• Detektor Pixos 2000 (režim 0D a 1D)
• Detektor Pixos 2000 CdTe (režim 0D a 1D) pro vysokoenergetické rentgenové záření

Software

• XRDdrive: software pro řízení systému a sběr dat
• XRDanalysis: software pro zpracování a analýzu dat pro kvalitativní a kvantitativní fázovou analýzu, analýzu mikrostruktury a Rietveldovo zjemnění
• XRDview: sada pro vykreslování a vizualizaci dat
• Sada XRDynamic 21 CFR Part 11: podpora práce v regulovaných prostředích a dodržování předpisů US FDA 21 CFR Part 11

Všeobecné specifikace

• Vnější rozměry (šířka x hloubka x výška): 1350 mm x 1160 mm x 1850 mm
• Hmotnost (bez volitelného příslušenství): 750 kg
• Napájecí zdroj: 3 fáze: 3/N/PE AC 400/230 V, 50…60 Hz, 25 A / 1 fáze: 208…240 VAC, 50…60 Hz, 36 A
• Maximální příkon (bez přídavných ovladačů pro volitelné vybavení): 5,5 kW
• Přívod chladicí vody: Průtok: > 3,6 l/min,   tlak: 4,5–6 bar, teplota: <25 °C
