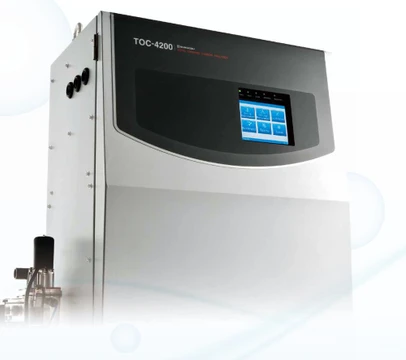

Shimadzu TOC-4200 analyzátor

Vysoce pokročilý on-line analyzátor TOC vyniká v široké škále aplikací.

Shimadzu TOC-4200 je vysoce výkonný on-line analyzátor TOC založený na osvědčené technologii katalytického spalování při teplotě 680 °C. Tato zavedená technologie je součástí rozsáhlé instalované základny analyzátorů celkového organického uhlíku Shimadzu po celém světě a byla použita v široké oblasti průmyslových odvětví.

Různé aplikace

Podporuje monitoring odstranění TOC na základě předpisů EPA

• Vypočítá míru odstranění TOC na základě předpisů EPA Spojených států amerických.
• (část IV 40 CFR část 9, 141 a 142, 1998)
• (pokud je k dispozici možnost přepínání 2 nebo více proudů)

Aplikace předpisů pro kontrolu celkového zatížení znečišťujícími látkami (zatížení organickým znečištěním) - Japonský předpis

• Přepočet naměřených hodnot TOC umožňuje aplikace na regulaci celkového objemu CHSK. (¹) Funkce převodu TOC → CHSK jsou instalovány standardně.
• Čtení signálů průtoku z průtokoměru (²) umožňuje přepočet zátěže CHSK.

Přítok do čistírny odpadních vod (monitorování před proudem) a odtok z čistírny odpadních vod

• Měření při krátkém měřicím cyklu (minimálně 4 minuty) rychle zachytí dramatické změny organických látek nebo abnormální odtok.
• Výkonná oxidační kapacita analyzátoru spalovacího typu může detekovat organické látky, které nelze zachytit pomocí UV měřiče.
• Krátký měřicí cyklus a výkonná oxidace v kombinaci s přepínáním mezi až šesti průtokovými linkami nabízejí podrobné monitorování čistíren.

Monitorování říční vody odebírané na úpravnách vody a upravené vody (voda z vodovodu).

• Sledování změn kvality říční vody v důsledku srážek a dalších faktorů, které poskytují kontrolní ukazatele pro procesy úpravy.
• Umožňuje současné monitorování upravené vody z vodovodu.

Shimadzu: Monitorování říční vody na úpravnách vody

Voda z provozů (prací voda, chladicí voda, regenerovaná voda, voda z kotlů, kondenzát atd.)

• Průběžné monitorování vody používané v závodě.

• Průběžné monitorování čisté kotlové vody pomáhá při odhalování anomálií, například poškozeného potrubí.

• Krátký měřicí cyklus (minimálně 4 minuty) analyzátoru TOC spalovacího typu dosahuje rychlejšího odhalení anomálií.

• ¹Vzorec pro přepočet TOC-COD musí být stanoven samostatně.

• ²S přiloženou volitelnou výbavou

TOC-4200 je udělena akreditace MCERTS

Online analyzátoru celkového organického uhlíku Shimadzu TOC-4200 byla udělena akreditace MCERTS na základě výkonnostních norem a zkušebních postupů stanovených pro zařízení pro kontinuální monitorování vody.

MCERTS je systém certifikace monitorování Agentury pro životní prostředí Anglie a Walesu (UK). Poskytuje podnikům rámec pro splnění požadavků na kvalitu. Soulad s MCERTS poskytuje agentuře pro životní prostředí důvěru v monitorování emisí do životního prostředí.

MCERTS se rychle stává mezinárodně požadovaným standardem výkonnosti a spolehlivosti ze strany společností a úřadů po celém světě, které chtějí mít jistotu, že používáním zařízení s touto akreditací dělají maximum pro ochranu životního prostředí ve svém okolí. Požadavky na získání tohoto certifikátu zahrnují laboratorní testování a tříměsíční testování v terénu v reálných podmínkách. Zařízení TOC-4200 dosáhlo v terénním testu 100% provozuschopnosti, což podtrhuje jeho robustnost.

Shimadzu TOC-4200 je jediný online analyzátor TOC využívající technologii katalytické oxidace spalováním s akreditací MCERTS, který je na trhu k dispozici. Tato technologie je jednoznačnou výhodou pro všechny, kteří mají zájem analyzovat vodu a odpadní vody s vysokým obsahem solí, suspendovaných látek nebo pevných částic a nejsložitějších organických sloučenin.

Certifikát (MC160311/00) se vztahuje na rozsahy 0-100, 0-500, 0-1000 a 0-10 000 mg/l celkového organického uhlíku. Využívá automatickou převodní funkci přístroje TOC-4200 pro stanovení hodnot CHSK.

Podpora nových komunikačních prostředků, vylepšené zpracování dat

Kompatibilní se standardem digitální sběrnice - Obsluhu přístroje, odečítání naměřených hodnot a kontrolu alarmů lze provádět prostřednictvím RS-485 nebo RS-232C (volitelně). Tato funkce je výhodná při správě více přístrojů.

Řízení měření vzorků - Periodická měření předem vybraných kontrolních vzorků. To lze využít ke sledování stavu přístroje. Automatickou kalibraci lze provést při překročení určité referenční hodnoty.

Monitorování přes web (volitelně) - Instalace volitelné desky umožňuje připojení přístroje k síti. Volitelná deska nabízí funkce webového serveru, které umožňují prohlížení naměřených hodnot a alarmů v reálném čase pomocí webového prohlížeče.

Podpora široké škály vzorků

Od čisté vody po silně znečištěnou vodu

• Rozsah měření od 5 mgC/l v plném rozsahu do 20 000 mgC/l v plném rozsahu. Lze připojit volitelný modul podporující měření s vysokou citlivostí až do 1 mgC/L v plném měřítku.
• Jednotka předběžné úpravy pro silně znečištěnou vodu obsahuje jedinečnou promývací funkci a speciální operační sekvence pro kontrolu ucpání a biologického znečištění. Tím se snižuje četnost údržby.

Funkce automatického ředění

• TOC-4200 standardně nabízí funkci automatického ředění vzorku (×2 až ×50).
• Při měření kyselého, silně alkalického nebo anorganického vzorku soli, který může poškodit přístroj nebo spotřební materiál, lze tento účinek zmírnit zředěním vzorku.
• Jediný vysoký standard lze automaticky zředit a vytvořit tak vícebodovou kalibrační křivku, čímž se ušetří čas laboratoře.

Sada trubiček pro spalování vzorků s vysokým obsahem solí

• Při měření vzorků s vysokým obsahem anorganických solí, jako je mořská voda, se anorganické soli mohou hromadit uvnitř spalovací trubice a způsobit fyzické ucpání nebo poškození spalovací trubice. Tato sada prodlužuje dobu výměny trubice přibližně desetkrát* ve srovnání s běžnou spalovací trubicí.

Umožňuje měření TOC, které odpovídá vlastnostem vzorku.

• Měření TOC pomocí okyselení a rozplývání TOC, známé také jako nevyplavitelný organický uhlík (NPOC).
• Stanovení TOC pomocí rozdílu mezi celkovým uhlíkem (TC) a anorganickým uhlíkem (IC).
  • TOC = TC - IC (vyžaduje volitelnou možnost)
• Stanovení TOC metodou sčítání NPOC a čistitelného organického uhlíku (POC).
  • TOC = NPOC + POC (vyžaduje volitelný postup)

Rozsah jednotek předběžné úpravy, které odpovídají vlastnostem vzorku

• Jednotky předúpravy jsou k dispozici pro aplikace od čisté vody až po silně znečištěnou vodu.
• Snižuje četnost údržby přístroje.
• Přepínání mezi měřicími body až v šesti průtokových liniích. Ekonomičtější, protože odpadá potřeba více přístrojů.

Spolehlivý systém vstřikování vzorku

• Jediná jednotka provádí odběr, vypouštění, ředění a vstřikování vzorku.
• Automatizované okyselování a rozprašování vzorku.
• Vysoce spolehlivý keramický 8portový ventil sloužící k přepínání průtokových potrubí.

Shimadzu: Systém vstřikování vzorku

Nízké nároky na údržbu, nízké provozní náklady

Standardní funkce čištění nosného plynu

• Pro nepřetržitý 24hodinový provoz analyzátoru je standardně instalována funkce čištění nosného plynu. Čištění přístrojového vzduchu nebo vzduchu z kompresoru v zařízení na výrobu nosného plynu výrazně snižuje provozní náklady.

Sada nosného N₂

• Jako zdroj nosného plynu se obvykle používá stlačený vzduch, ale jako nosný plyn lze použít i plynný dusík vysoké čistoty. Výhodné, pokud je v zařízení k dispozici centralizované potrubí pro plynný dusík (volitelně).

Funkce ovládání vodního čerpadla

• Čerpadla odebírají vzorek pouze v případě potřeby, aby se ušetřila energie na čerpání a snížila údržba.
• Vyhovuje nízkým průtokům a omezenému časování odběru vzorků.

Upozornění na období výměny

• Když se blíží čas výměny spotřebního materiálu, vyskakovací okno upozorní obsluhu a poskytne jí pokyny.
• Kombinace kontaktních výstupů a dalších varovných výstupů zjednodušuje správu spotřebního materiálu.

Pokročilá provozuschopnost

Barevný dotykový displej LCD

• Snadno viditelný barevný displej LCD
• Snadné ovládání dotykové obrazovky
• Velká tlačítka

Shimadzu: Barevný dotykový diplej s velkými tlačítky

Kalendář

• Kalendář zjednodušuje plánování automatické kalibrace, funkce spánku přístroje, měření kontrolních vzorků a regenerace katalyzátoru (až na 14 týdnů). Dávkové vstupy lze provádět zadáním dne v týdnu.

Měření horkého vzorku

• Měření vzorků mimo provoz lze provádět v pohotovostních časových úsecích, a to i během provozu on-line.

Velká kapacita pro ukládání dat

• Do vnitřní paměti přístroje lze uložit 20 000 naměřených hodnot (což odpovídá údajům za jeden rok při 30minutovém cyklu měření), 100 kalibračních hodnot (což odpovídá týdenní automatické kalibraci za jeden rok) a historii 100 alarmů.
• Pro každý typ měření (TC, NPOC, IC*, POC* a TN*) lze uložit šest kalibračních křivek, které zjednodušují přepínání mezi provozními podmínkami.
• Port USB standardně umístěný pod dotykovým displejem. Naměřené hodnoty a podmínky měření lze ukládat do paměti USB. Výsledky měření se ukládají jako soubory CSV, což zjednodušuje správu a zpracování velkého množství dat. (Volitelné)
