Bruker INVENIO série FTIR spektrometrů

INVENIO přináší inovace v rutinních aplikacích a stejně tak i ve vývoji a výzkumu. Ať už Vás zajímá rychlost analýz, přesnost výsledků nebo splňování rozsáhlých regulí, INVENIO Vám pomůže v každém ohledu.

INVENIO existuje ve 3 verzích – od rutinního modelu S až po pokročilý vědecký model X. Výsledkem chytrého designu potom je vzájemná kompatibilita mezi modely a možnost upgradu na vyšší verzi výměnou optických komponent naším servisním technikem přímo v místě instalace.

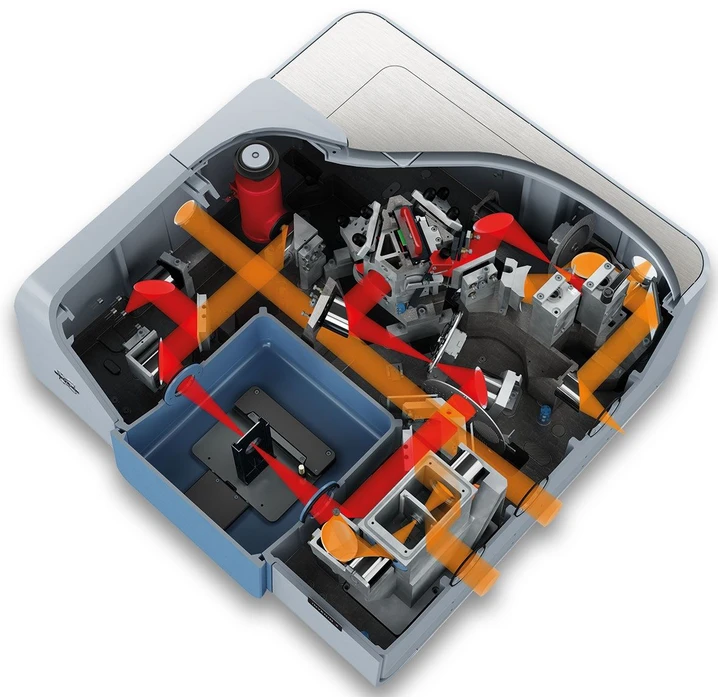

Optik Instruments - Bruker INVENIO -cross-section.jpeg

Verze INVENIA

• INVENIO-S – FTIR spektrometr vhodný pro rutinní a základní výzkumné aplikace
• INVENIO-R – Vyšší přístrojová řada s vylepšenou specifikaci a více možnostmi rozšíření
• INVENIO-X – Pokročilý výzkumný spektrometr s jedinečnou automatizací vnitřních komponent díky INTEGRAL™ interferometru

Společné parametry spektrometrů INVENIO

• 24bitové detektory ADC DigiTect™ pro maximální citlivost a stabilitu.
• Integrace dotykového PC se softwarem OPUS-TOUCH pro efektivní ovládání přístroje.
• Transit™: sekundární vzorkovací prostor pro snadná transmisní měření.
• Možnost upgradu na vyšší přístrojové verze přímo v místě instalace pro dosažení lepší specifikace jako je vyšší rozlišení nebo rozšíření spektrálních rozsahů od vzdálené IČ oblasti (FIR) do UV/VIS.
• Velký výběr příslušenství a možností dalšího rozšíření pro splnění všech stávajících i budoucích potřeb (viz záložka příslušenství).
• Možnost spektroskopie s časovým rozlišením pomocí režimů Step-Scan, Rapid-Scan a Slow-Scan.
• Možnosti rozšíření o externí moduly – FTIR mikroskopie, Ramanova spektrometrie, GC, TGA, PM-IRRAS, VCD…
• Plně automatizované zkušební postupy pro validaci podle současné správné praxe – operační kvalifikace (OQ), procesní kvalifikace (PQ).
• Validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu.

Porovnání spektrometrů INVENIO

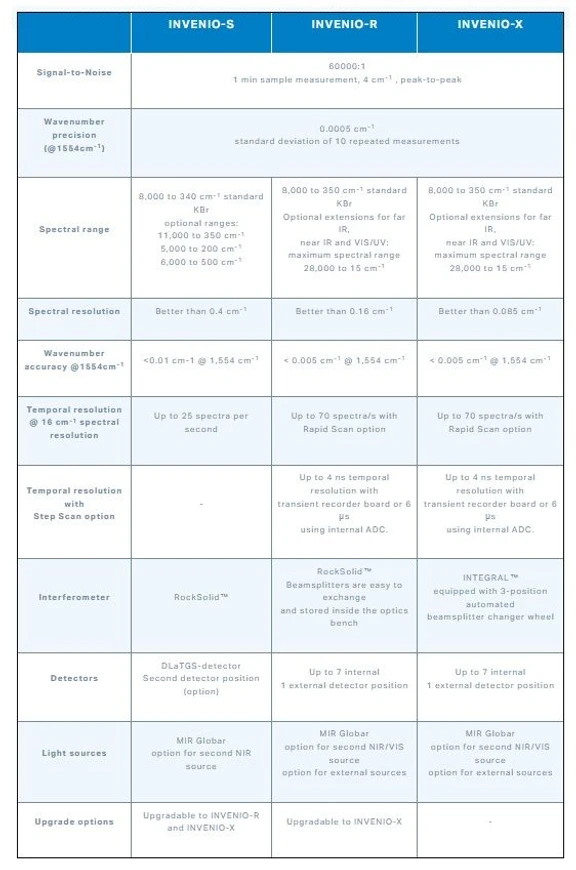

Optik Instruments - Bruker INVENIO - versions overview.jpg

INVENIO-S – Skvělá volba pro rutinní a základní R&D aplikace

INVENIO-S je FTIR spektrometr předurčený pro téměř jakoukoliv aplikaci v jakémkoliv odvětví. Je skvělým pomocníkem pro jednoduché aplikace, ale co navíc – s širokými možnostmi upgradu (i přímo na pracovišti), umožňuje adaptaci na téměř každou vědeckou aplikaci. S INVENIEM-S můžete mít rutinní i výzkumný přístroj v jednom.

Parametry

• RockSolid^TM – robustní interferometr s vysokým výkonem
• 24bitové detektory ADC DigiTect^TM pro maximální citlivost a stabilitu
• Integrace dotykového PC se softwarem OPUS-TOUCH pro efektivní ovládání přístroje
• Transit™: sekundární vzorkovací prostor pro snadná transmisní měření
• Možnost upgradu na vyšší přístrojové verze přímo v místě instalace pro dosažení lepší specifikace jako je vyšší rozlišení nebo rozšíření spektrálních rozsahů od vzdálené IČ oblasti (FIR) do UV/VIS.
• Velký výběr příslušenství a možností dalšího rozšíření pro splnění všech stávajících i budoucích potřeb (viz záložka příslušenství).
• Tandemové techniky – FTIR mikroskopie, GC, TGA, autosampler…
• Plně automatizované zkušební postupy pro validaci podle současné správné praxe – operační kvalifikace (OQ), procesní kvalifikace (PQ).
• Validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu.

Výhody použitého řešení

Interferometr RockSolid^TM

Permanentně justovaný interferometr Rocksolid^TM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

Detektor DigiTect^TM

Technologie detektoru DigiTect^TM společnosti Bruker zajišťuje nejnižší hladinu elektronického šumu. Je založena na moderním dvoukanálovém delta-sigma převodníku analogového signálu 24bitovým dynamickým rozsahem integrovaným do elektroniky předzesilovače.

Upgrade na vyšší přístrojovou verzi v místě instalace

INVENIO existuje ve 3 verzích – od rutinního modelu S až po pokročilý vědecký model X. Výsledkem chytrého designu potom je vzájemná kompatibilita mezi modely a možnost upgradu na vyšší verzi výměnou optických komponent naším servisním technikem přímo v místě instalace.

INVENIO-R – Chytrý výzkumný spektrometr nové generace

Inovativní technologie a inteligentní a elegantní design stanovují standard pro novou generaci FTIR spektrometrů. Inovovaný design optické dráhy nabízí excelentní poměr signálu ku šumu (S/N), široký spektrální rozsah od FIR po UV/VIS a nejvyšší flexibilitu pro nejrůznější experimentální konfigurace.

Parametry

• Vysoké rozlišení a výborné S/N charakteristiky
• RockSolid^TM – robustní interferometr s vysokým výkonem
• 24bitové detektory ADC DigiTect^TM pro maximální citlivost a stabilitu
• MultiTect detektorová technologie pro automatické přepínání mezi 5 detektorovými pozicemi
• Integrace dotykového PC se softwarem OPUS-TOUCH pro efektivní ovládání přístroje
• Transit™: sekundární vzorkovací prostor pro snadná transmisní měření
• Možnost upgradu na vyšší přístrojové verze přímo v místě instalace pro dosažení lepší specifikace jako je vyšší rozlišení nebo rozšíření spektrálních rozsahů od vzdálené IČ oblasti (FIR) do UV/VIS.
• Technologie FM pro souvislé měření v rozsahu 6000 – 80 cm^-1
• Možnosti spektroskopie s časovým rozlišením pomocí režimů Step-Scan, Rapid-Scan a Slow-Scan
• Velký výběr příslušenství a možností dalšího rozšíření pro splnění všech stávajících i budoucích potřeb (viz záložka příslušenství).
• Tandemové techniky – FTIR mikroskopie, Ramanova spektrometrie, GC, TGA, PM-IRRAS, VCD…
• Plně automatizované zkušební postupy pro validaci podle současné správné praxe - operační kvalifikace (OQ), procesní kvalifikace (PQ).
• Validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu.

Výhody použitého řešení oproti (navíc oproti INVENIO-S)

• Detektor DigiTect^TM

  • Technologie detektoru DigiTect^TM společnosti Bruker zajišťuje nejnižší hladinu elektronického šumu. Je založena na moderním dvoukanálovém delta-sigma převodníku analogového signálu 24bitovým dynamickým rozsahem integrovaným do elektroniky předzesilovače.

• Funkce FM

  • Funkce FM pro dalekou a střední IČ oblast zahrnuje jedinečný širokopásmový optický dělič a širokopásmový detektor DLaTGS. V kombinaci se standardním interním IČ zdrojem je k dispozici kompletní spektrální rozsah daleké a střední IČ oblasti od 6 000 cm^-1 do méně než 80 cm^-1 (50 cm^-1 u VERTEX 70v) měřitelný v jednom kroku bez nutnosti výměny komponent.

• Step-Scan

  • Technika krokového snímání umožňuje sledovat časový vývoj velmi rychlých reprodukovatelných událostí (přechodů) až do rozmezí několika ns. Zrcadlo interferometru se postupně po jednom kroku posouvá do jednotlivých bodů interferogramu, kde je experiment znovu spuštěn. Časová rozlišovací schopnost je až 2,5 ns..

• Rapid-Scan

  • U časově rozlišené spektroskopie nereprodukovatelných experimentů lze data získávat pomocí takzvané techniky Rapid-Scan. V tomto případě se zrcadla interferometru pohybují velmi rychle a z každého skenu interferometru lze extrahovat až 4 spektra. Je možno získat až 110 spekter za sekundu.

INVENIO-X – Plně automatizovaný FTIR spektrometr pro pokročilý výzkum

INVENIO-X přináší nový standard pokročilé FTIR spektroskopie a kompletuje novou generaci spektrometrů INVENIO. Inovativní INTEGRAL™ interferometr s integrovaným měničem děličů paprsků je perfektním prvkem v kombinaci s MultiTect™ zásobníkem pro 5 detektorů. Společně s dalšími konstrukčními prvky INVENIO-X umožňuje softwarové přepínání mezi 7-mi různými detektory, 3-mi děliči a 3-mi zdroji záření s pokrytím spektrálního rozsahu od UV/VIS do vzdálené IČ oblasti. Nové éra skutečně automatizované FTIR spektroskopie začíná.

Parametry

• INTEGRAL™  – interferometr s integrovaným 3-pozičním kolem pro děliče paprsků a skvělým rozlišením <0.09 cm^-1
• MultiTect™ detektorová technologie pro automatické přepínání mezi 5 detektorovými pozicemi
• Plně automatizované multispektrální měření v rozsazích od FIR do UV/VIS díky kombinací technologií MultiTect™  a  INTEGRAL™
• Možnost jednoduchého ovládání pomocí dotykové obrazovky (OPUS Touch)
• Transit™: sekundární vzorkovací prostor pro snadná transmisní měření
• Opravdu široký výběr příslušenství a možností dalšího rozšíření pro splnění všech stávajících i budoucích potřeb
• Možnosti spektroskopie s časovým rozlišením pomocí režimů Step-Scan, Rapid-Scan a Slow-Scan
• Tandemové techniky – FTIR mikroskopie, Ramanova spektrometrie, GC, TGA, PM-IRRAS, VCD…
• Plně automatizované zkušební postupy pro validaci podle současné správné praxe – operační kvalifikace (OQ), procesní kvalifikace (PQ).
• Validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu.

Výhody použitého řešení oproti (navíc oproti INVENIO-R)

• Unikátní Interferometr INTEGRAL™

  • INTEGRAL™ interferometr zahrnuje 3 pozice pro děliče paprsků. Pohyb interferometru je zajištěn mechanismem bez tření a jeho skvělá výkonnost teží z vysoce přesných koutových odražečů a aktivně seřízeného kola se zabudovanými děliči.

• Technologie MultiTect^TM

  • Inovativní technologie MultiTect^TM umožňuje automatické ovládání až 5-ti detektorů zároveň. Všechny detektory pracující za pokojové teploty, jako DRGS, InGaAs, SI dioda nebo GaP mohou být konfigurovány současně pro pokrytí kompletního rozsahu FIR-UV/VIS.

Příslušenství pro celou řadu Invenio

• Univerzální transmisní jednotky

  • Speciální konstrukční návrh držáků pro různá skupenství vzorků (pevné látky a kapaliny), s ohřevem a dalším volitelným příslušenstvím.

• Transmisní jednotky pro plyny

  • Jedinečný výběr kyvet vyrobených podle speciálního konstrukčního návrhu z různých konstrukčních materiálů, s různou délkou optické dráhy (od cm až po desítky metrů), pro různé objemy plynu, průtoky, s možností ohřevu atd.

• Kapalinové kyvety

  • Široký výběr kyvet vyrobených podle speciálního konstrukčního návrhu, z různých konstrukčních materiálů, s různou délkou optické dráhy, pro různé objemy kapaliny, průtoky, s možností ohřevu atd.

• Jednotky pro zeslabenou úplnou reflexi (ATR)

  • Různé konstrukční návrhy – jednotky ATR s více odrazy či jedním odrazem na bázi mechanicky upevněného krystalu selenidu zinečnatého, germania, diamantu aj.

• Integrační sféra

  • Umožňuje provádět infračervenou spektroskopii pomocí úplné hemisférické a hemisférické difúzní reflexe u velkých vzorkovacích ploch.

• Rotátory vzorků pro integrační sféru

• Hyperion 3000

  • Modul pro infračervenou mikroskopii s Fourierovou transformací s nejvyšší citlivostí při nejvyšším prostorovém rozlišení.

• RAM II

  • RAM II je přídavný modul pro Ramanovu spektroskopii s Fourierovou transformací

• Detektory DigiTect

  • Tyto detektory pokrývají spektrum od velmi vzdálené infračervené oblasti (neboli THz), přes střední a blízkou infračervenou oblast, až po viditelnou a ultrafialovou oblast. Nejmodernější technologie detektoru DigiTectTM zabraňuje rušení externími signály a garantuje optimální poměry signál-šum.

• Děliče paprsků

  • Společnost Bruker nabízí široký výběr optických děličů pro zajištění maximální experimentální flexibility a optimálních výsledků. Optické děliče pokrývají části spektra od daleké infračervené oblasti (neboli THz), až do viditelné (VIS) či ultrafialové (UV) oblasti. Jednoduchá manuální výměna optického děliče je k dispozici u spektrometrů řady TENSOR a VERTEX. Děliče jsou systémem automaticky rozpoznány a seřízeny a současně jsou načteny správné experimentální parametry.

• HTS-XT

  • HTS-XT je externím příslušenstvím, které umožňuje automatická měření vzorků v režimu transmise, případně difúzního odrazu pomocí standardní mikrotitrační destičky s 96 a 384 měřícími polohami.

•  Moduly TGA

•  Moduly GC

• Transmisní a DRIFTS reakční komory

  • Jednotky dedikované pro studium katalytických dějů, sledování mechanismu reakcí a další in-situ / operando měření. Jednotky s řízenou teplotou a vnitřní atmosférou nad vzorkem.

• PMA 50

  • Polarizační modulace (PM) umožňuje s výhodou využívat mnoho různých technik jako například infračervenou reflexní absorpční spektroskopii s polarizační modulací (PM-IRRAS), vibrační lineární dichroismus (VLD) a vibrační cirkulární dichroismus (VCD).

• Externí vzorkovací komora XSA s možností vakua či profuku

  • XSA je univerzální externí vzorkovací modul.

• Snímkování IMAC Spectral Macro

  • IMAC je profukovatelná externí vzorkovací skříňka určená pro zobrazovací spektroskopii pomocí moderní detekční technologie na bázi Focus Plane Array (FPA) detektoru.

• Fotoluminiscenční modul PL II

  • Univerzální a výkonný externí modul pro fotoluminiscenční spektroskopii.

• verTera Terahertzové rozšíření

  • VerTera je unikátním rozšířením pro špičkové spektrometry VERTEX 80v. Rozšiřuje spektrální rozsah systému až do 3 cm^-1 se zachováním vysokého spektrálního rozlišení a bez nutnosti kryogenního chlazení detektoru.

• Zařízení pro automatickou manipulaci se vzorky

• Vzorkovací příslušenství HELIOS Micro pro infračervenou oblast s Fourierovou transformací

  • Helios je přídavná jednotka s mikroskopem využívajícím zeslabenou úplnou reflexi(ATR).

• Externí výkonný zdroj pro střední infračervenou oblast (MIR)

• Externí rtuťový zdroj pro dalekou infračervenou oblast

• Bolometr s hermetickou vakuovou úpravou pro detekci v daleké infračervené oblasti (FIR)

• Externí výkonný zdroj VIS

• Optický dělič pro infračervenou oblast (THz)

• Externí emisní adaptér

• Reflexní jednotka pro elektrochemickou celu

• Optické sondy pro střední infračervenou oblast (MIR)

  • Mnoho různých konstrukčních řešení, která přesně vyhovují potřebám zákazníka. Zeslabená úplná reflexe (ATR), transmisní a reflexní sondy pro kapaliny a pevné látky. Průtokové kyvety, instalační prvky pro potrubí a mnoho dalších výrobků.

• Optické sondy pro blízkou infračervenou oblast (NIR)

  • Mnoho různých konstrukčních řešení, která přesně vyhovují potřebám zákazníka. Transflexní, transmisní a difúzní reflexní sondy pro kapaliny a pevné látky. Průtokové cely, instalační prvky pro potrubí a mnoho dalších výrobků.

• Adaptace pro simultánní ATR a transmisní měření

  • Unikátní vzorkovací kabinet umožňuje současně měřit ATR i transmisní spektra kapalných vzorků a past. Kombinací obou technik je možné získat informaci jak z povrchu vzorku (ATR) tak i z celého objemu (transmise).

• Fotoakustické příslušenství

• Příslušenství pro řízení teploty
