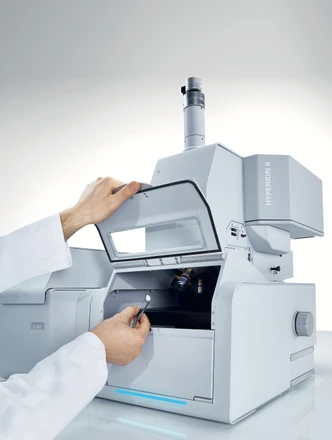

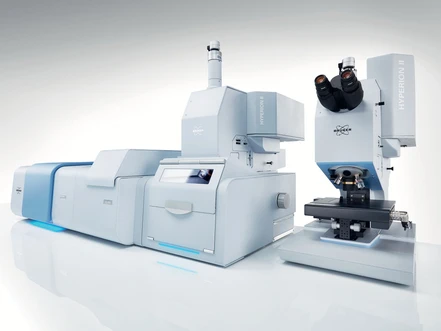

Bruker HYPERION II FTIR mikroskop

S mikroskopickým modulem HYPERION II zůstává firma Bruker věrná své pověsti průkopníků v oblasti FTIR mikroskopie. Je to vůbec poprvé, co jsou v jediném systému spojeny technologie FTIR a QCL mikroskopie. Díky této kombinaci je možné provádět chemické zobrazování s nejvyšším prostorovým rozlišením, a to dokonce i v reálném čase!

Toto otvírá zcela nové možnosti nejen v oblasti life-sciences, ale prostě kdekoliv, kde je potřeba provádět chemické mapování větších ploch nebo s maximálním prostorovým rozlišením.

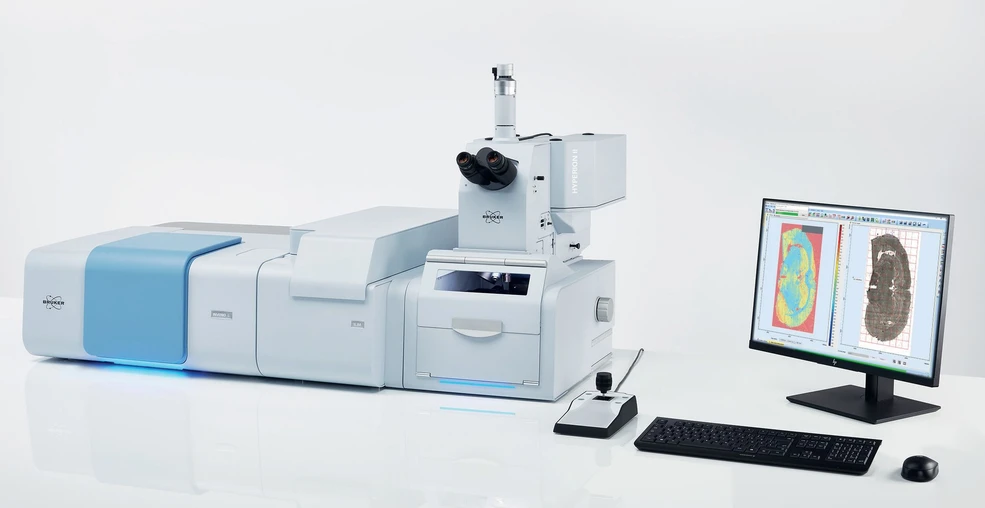

Optik Instruments - Bruker HYPERION II - & ILIM.jpg

Parametry

• Mikroskopický modul s nejvyšší citlivostí a prostorovým rozlišením na trhu (až 0.2 µm!).
• Revoluční technologie QCL: O 3 řády vyšší rychlost měření a schopnost LIVE zobrazování v IČ módu – plocha 6.4 mm² /s při jedné 1 vlnové délce!
• Technologie FPA: Ultrarychlé spektrální měření díky jedinečné technologii plošného detektoru – plocha 0.1 mm²/s při měření celého MIR spektra.
• 64-bitový software OPUS připravený pro práci s obřími datovými sety a s chytrými funkcemi pro zobrazování chemických map.
• Velká flexibilita – široký spektrální rozsah (FIR,MIR,NIR, VIS).

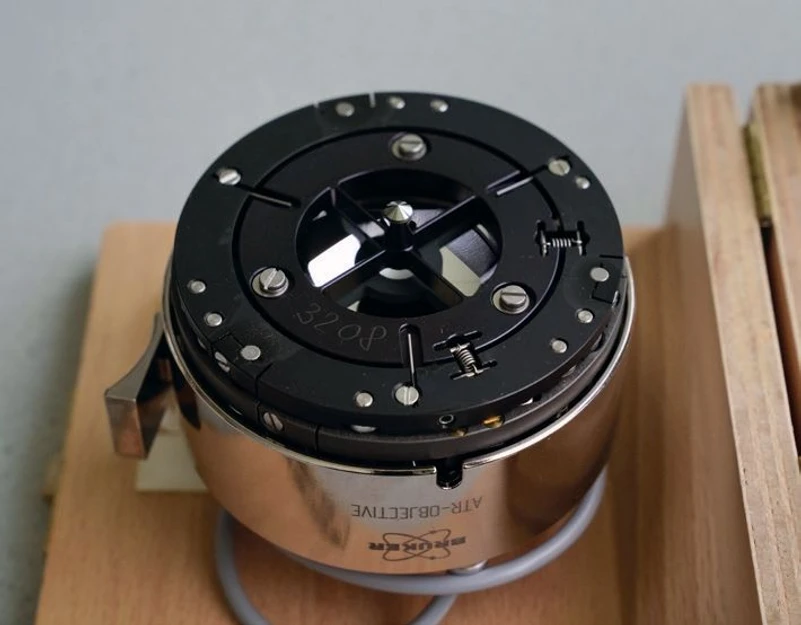

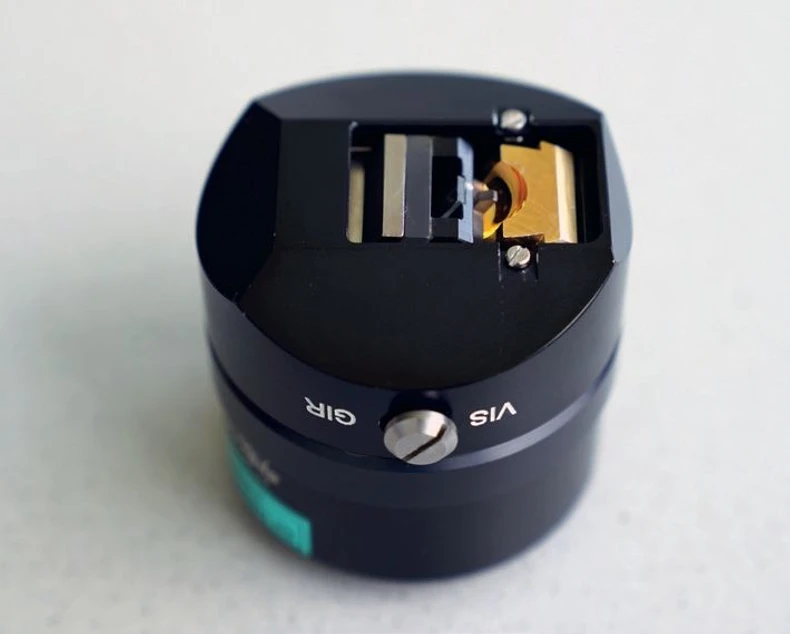

• Široká nabídka objektivů - 3.5x/15x/36x/74x IR, ATR objektiv, GIR pro velké úhly dopadu (GAO) pro detekci a analýzu monomolekulárních (submolekulárních) vrstev.
• Široké množství detektorů – LN₂ chlazené MCT různých parametrů (rozsah vs. citlivost), TE chlazený MCT bez potřeby dusíku.
• Další možnosti: darkfield, fluorescenční iluminace, polarizátory a další.
• RockSolid™ – robustní interferometr s vysokým výkonem.

Přednosti produktu

Chemické zobrazování QCL Technologie

QCL mikroskopie nevyužívá jako zdroj IČ záření standartní globar se spojitým IČ zářením, ale mnohem intenzivnější kvantově kaskádový laser, který emituje silné IČ záření při zvolené vlnové délce. Výsledkem této technologie je nesrovnatelně vyšší rychlost měření a také prostorové rozlišení, bez nutnosti chlazení dusíkem ani bez potřeby modulovat optický svazek interferometrem.

Kombinace QCL a FTIR technologií

Změřte kompletní FTIR spektra sledovaných komponent, najděte vlnové délky či pásy, ve kterých jsou vidět rozdíly. Na tyto spektrální oblasti se zaměřte QCL technologií a vytvořte tak úžasné chemické mapy za pár vteřin!

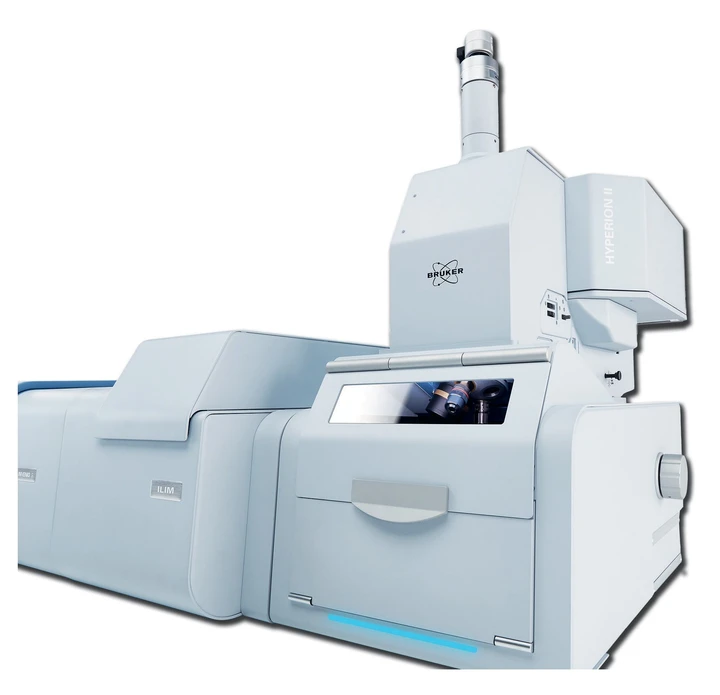

Optik Instruments - Bruker HYPERION II - & ILIM 2.jpg

Chemické zobrazování pomocí FPA detektoru

HYPERION II umožňuje neuvěřitelně rychlý FTIR imaging. Díky FPA technologii je mikroskop schopen změřit současně 16.384 spekter v jednom měření. V naměřeném FTIR obrazu má každý pixel rozměr až 1.25 µm a každý pixel obsahuje své FTIR spektrum. Spektrální data pak mohou být použita k vykreslení barevného obrazu, zdůrazňující vlastnosti vzorku, jako je chemická struktura nebo složení. Výsledkem FPA technologie je unikátní prostorové rozlišení a maximální citlivost ve všech módech měření.

Interferometr RockSolid^TM

Permanentně justovaný interferometr Rocksolid^TM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

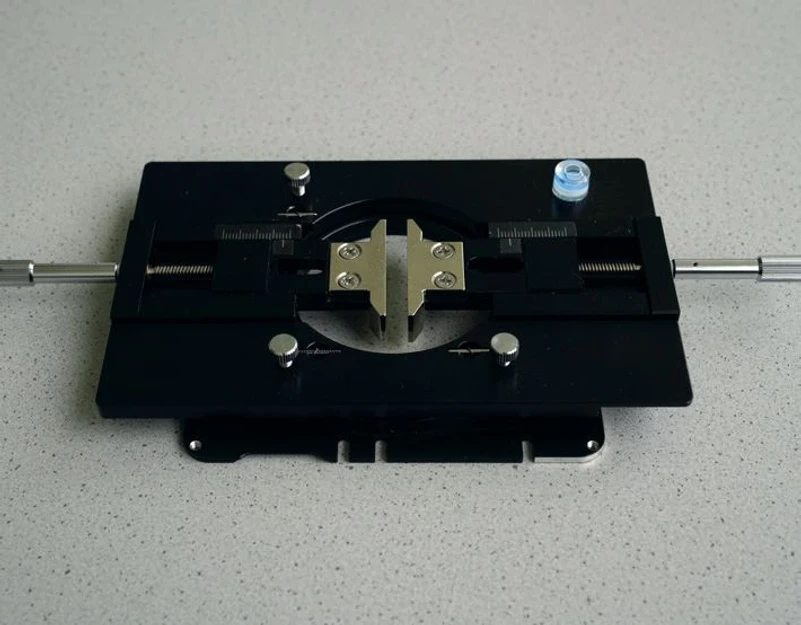

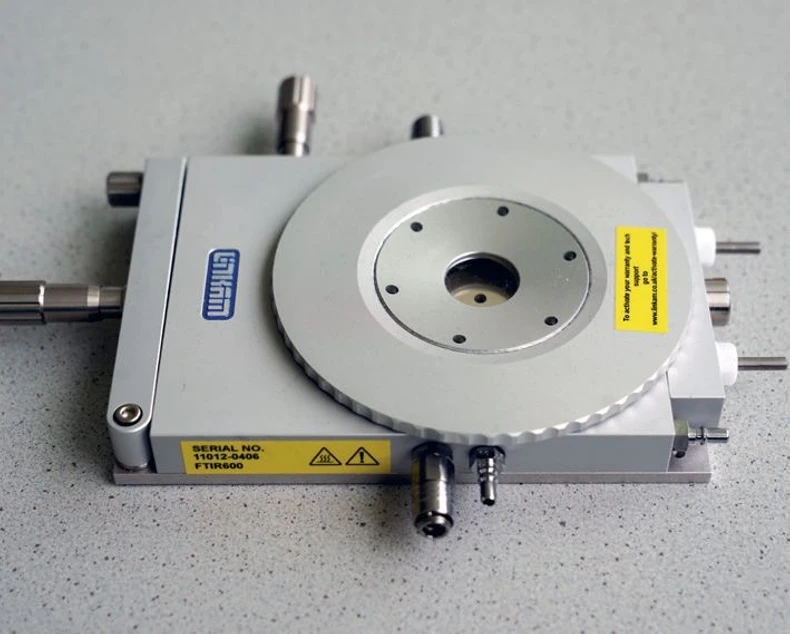

Příslušenství
